10.1.2.3 Gerätestammdaten

Ablageort für Gerätestammdaten

Die Gerätestammdaten wie Geräte-, Klemmen- und Kabel-Datensätze werden in einem Katalog im Ordner Materialien gespeichert.

Attribute eines Gerätestammdaten-Objektes

Folgende Attribute müssen beschriftet bzw. festgelegt sein:

Kennbuchstabe Gerät

Kennbuchstabe nach IEC IEC 81346-2, Tabelle 1

Es kann auch die ergänzende Veröffentlichung der IG EVU herangezogen werden: Kennzeichnung und Dokumentation – Teil 1: Strukturierungsprinzipien und Referenzkennzeichnung nach IEC 81346 – 3. Ausgabe, Tabelle 1.

(www.igevu.de)

Struktur sperren

Material

Herstellerkürzel_Typbezeichnung des Herstellers

(z.B. ABB_S282 UC-K4).

Eine Aufstellung der Herstellerkürzel finden Sie in Kapitel 10.1.2.5, Tabelle der Herstellerkürzel.

Kurzbeschreibung

enthält die Bezeichnung der Art des Gerätes

(z.B. Sicherungsautomat).

Beschreibung

enthält die Kurzbeschreibung, ergänzt um die wichtigsten technischen Spezifikationen zum Gerät

(z.B. Sicherungsautomat, 4A, 2-polig, 2Ö).

Hersteller

Empfehlung: Schreibweise des Herstellers verwenden, z.B. ABB

Typbezeichnung

z.B. S282 UC-K4

Folgendes Attribut darf nicht beschriftet sein:

Bezeichnung Typdefinition

(Name)

Katalog-Flag an Attributen

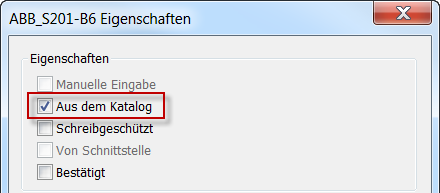

Alle Attribute, die vom Gerätetyp und nicht von den einzelnen Betriebsmitteln abhängig sind, erhalten das Katalogflag.

Das betrifft die folgenden Attribute:

· Tab Systemdaten: Typ

· Tab Bestelldaten: alle

· Tab Spezifikationen: alle

· Tab Klassifikationen: eCl@ss 5.x, eCl@ss6.x, eCl@ss 7.x

Bei den oben aufgeführten Attributen muss das Katalogflag auch dann gesetzt sein, wenn es nicht gefüllt ist!
