8.1 Einen Layout-Plan erstellen
Layout-Pläne stellen den Schrankaufbau dar und liefern die Grundlage für ein echtes Routing. Sie können mit Engineering Base einfach erstellt werden, so wie im Folgenden beschrieben:
Wie Sie einen Layout-Plan für die Baueinheit =J01 +S erstellen
Es soll ein Layout-Plan für den Schrank +S erstellt werden. Damit der Schrank mit einer Breite von 32 cm und einer Höhe von 66 cm auf einem DIN-A3-Blatt dargestellt werden kann, soll das Blatt einen Maßstab von 1:10 haben.
1. Klicken Sie im Dokumente-Explorer mit der rechten Maustaste auf die Zeichnung =J01+S.

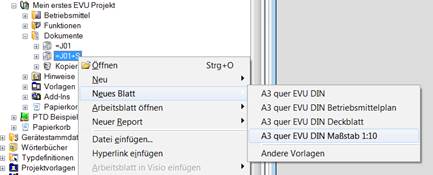

2. Wählen Sie im Kontextmenü Neues Blatt / A3 quer EVU DIN Maßstab 1:10.
Dies öffnet den Dialog Neu[Blatt].
3. Tragen Sie als Blattkennzeichen D01 ein und wählen Sie als bevorzugten Shape-Typ Layout-Diagramm und ordnen Sie als zugeordnetes Betriebsmittel =J01 +S zu.
|
|
Die Zuordnung eines Betriebsmittel-Objekts zu dem Layout-Plan ist Voraussetzung für das Starten des Routings (siehe folgendes Kapitel). |

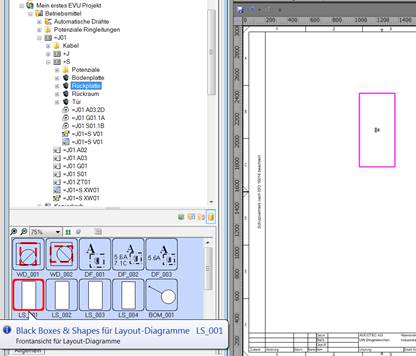

4. Auf dem Layout-Plan soll das Layout der Rückplatte des Schrankes dargestellt werden. Markieren Sie im Betriebsmittel-Explorer das Objekt Rückplatte unterhalb des Schrank-Objektes. Aus der angebotenen Schablone Allgemein ziehen die Frontansicht für einen Layout-Plan in die Grafik.

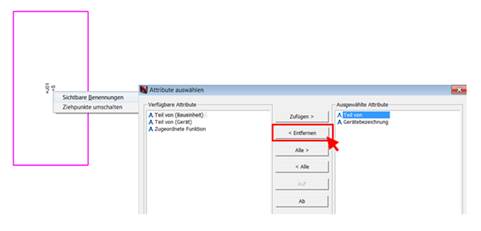

5. Stellen Sie die Information Teil von unsichtbar ein (über die rechte Maustaste am Text).

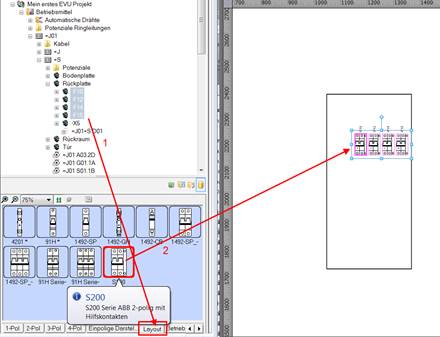

6. Ziehen Sie für die Automaten auf der Rückplatte jeweils die Layout-Shapes in die Darstellung der Montageplatte Rückplatte. Sie können mehrere gleichartige Betriebsmittel in einem Arbeitsgang eintragen.

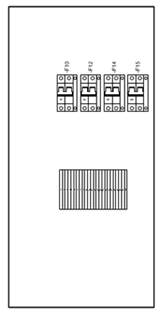

7. Tragen Sie die Klemmleiste –X5 unterhalb der Automaten ein, mit Abstand für einen Kabelkanal. Dazu müssen Sie all Klemmen von –X5 markieren und das Layout-Symbol X_L_001 von der Schablone Layout in den Anordnungsplan ziehen. Das Ergebnis ist:

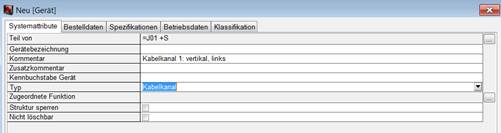

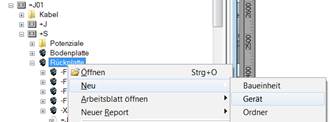

8. Tragen Sie die Kabelkanäle in den Layout-Plan ein. Dazu erzeugen Sie zuerst die Objekte im Betriebsmitteltree; wichtig dabei ist, im Attribut Typ den Wert Kabelkanal einzutragen.

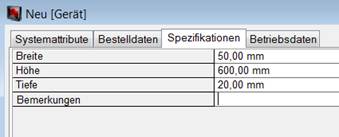

9. Geben Sie die Maße des Kabelkanals ein (Karteikarte Spezifikationen).
10. Erzeugen Sie noch die horizontalen Kabelkanäle oben, mittig und unten. Die Maße sind jeweils.

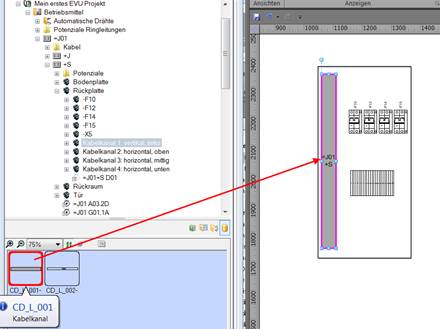

11. Ziehen Sie die Kabelkanäle aus dem Betriebsmitteltree in den Layout-Plan; vom Einsetzpunkt aus wird anhand der Maße des Kabelkanals die Grafik eingetragen. Der Einsetzpunkt ist dabei mittig auf der linken Seite der Grafik zu finden.
Schieben Sie die Kabelkanäle bei Bedarf noch in die richtigen Positionen und stellen Sie jeweils das Attribut Teil von auf unsichtbar.

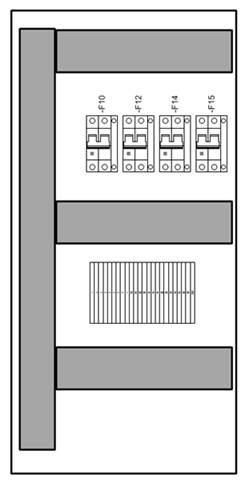

Ergebnis:
