7.3         Einen Klemmenplan erstellen

Für die Stromwandler –Klemmenleiste soll nun ein Klemmenplan erstellt werden.

Wie Sie einen Klemmenplan für die Klemmleiste =J01 +S –X1 erstellen

Für die ortsbezogenen Verdrahtungsunterlagen soll es einen eigenen Zeichnungs­satz geben, d.h. die Unterlagen für den Schrank sollen in der Zeich­nung =J01+S abgelegt werden.

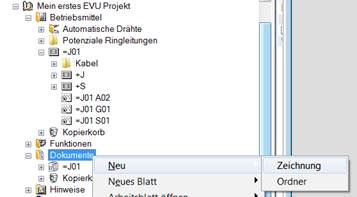

1.      Um diese Zeichnung bereit zu stellen, klicken Sie mit der rechten Maustaste auf den Ordner Dokumente, wählen Sie Neu und dann Zeichnung.

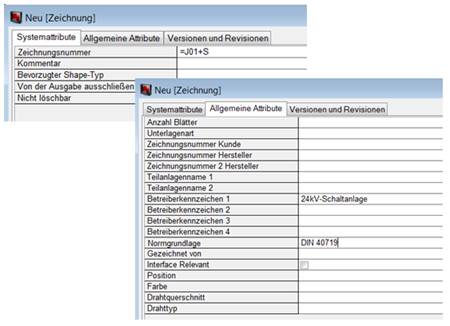

Die neue Zeichnung heißt =J01+S; als allgemeine Attribute geben Sie wie bei der Stromlaufplan-Zeichnung =J01 als Betreiberkennzeichen 24kV-Schaltan­lage und als Normgrundlage DIN 40719 ein.

2.      Erweitern Sie nun den Betriebsmittel-Explorer bis zur Klemmleiste –X1 in der Baueinheit =J01 +S, Bodenplatte, und klicken Sie mit der rechten Maustaste auf diese Klemmleiste.

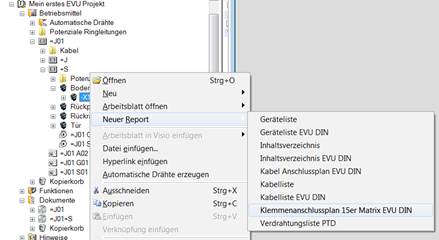

3.      Wählen Sie im Kontextmenü Neuer Report / Klemmenanschlussplan 15er Matrix EVU DIN.

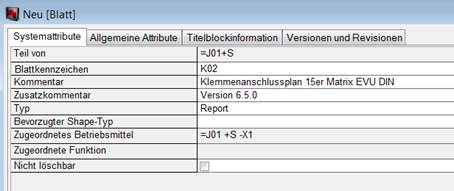

Dies öffnet den Dialog Neu[Blatt].

4.      Für das Blattkennzeichen geben Sie K02 ein und selektieren Sie im Teil von-Auswahldialog =J01+S als Zielordner für den Klemmenplan.

5.      Klicken Sie auf OK.

Dies erzeugt den Report für den Klemmenplan im Zeichnungsordner =J01+S.

Wie Sie den Klemmenplan für die Klemmleiste =J01 +S –X1 öffnen

1.      Erweitern Sie im Betriebsmittel-Explorer die Klemmleiste =J01 +S –X1.

Darin befindet sich jetzt eine Verknüpfung auf den angelegten Klemmenplan.

2.      Markieren Sie die Verknüpfung und wählen Sie im Kontextmenü Öffnen mit Visio.

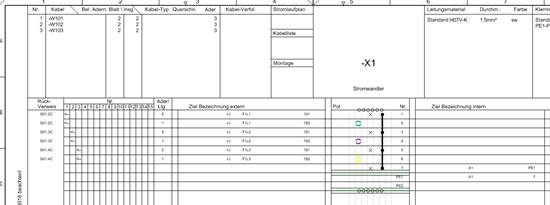

Dies öffnet den Klemmenplan in Visio.
