3.7         Eine Teilschaltung platzieren

Shapes repräsentieren elektrotechnische Geräte oder Teile davon. Shapes können mit Objekten in der Datenbank verknüpft werden und können Attribute aus der Da­tenbank anzeigen. Teilschaltungen sind Zusammenstellungen von Shapes mit Gerä­ten, Verbindungen und anderen Grafiken oder Textelementen.

Hinweis für Umsteiger:

Shapes entsprechen für den Anwender in etwa den Symbolen in RUPLAN. Teilschaltungen entsprechen den Gruppensymbolen in RUPLAN. Die Handhabung ist der in RUPLAN ähnlich.

Einen großen Unterschied allerdings findet man beim Speicherort der Symbole: In RUPLAN wird bei allen Symboldarstellungen im Plan immer auf dieselbe Definition in einer Symbolbank referenziert; in Engineering Base wird beim Einfügen eines Shapes in einen Plan das Shape an Ort und Stelle kopiert (Kopierparadigma).

Wie Sie eine Teilschaltung für einen Übersichtsplan verwenden

1.      Falls noch nicht geschehen, öffnen Sie Ihr neu erzeugtes Übersichtsschaltbild mit Visio.

2.      Klicken Sie im Engineering Base-Explorer auf die Schaltfläche Schablonen.

3.      Erweitern Sie den Ordner Teilschaltungen.

4.      Wählen Sie die Schablone Einpolige Darstellung Hochspannung PTD.

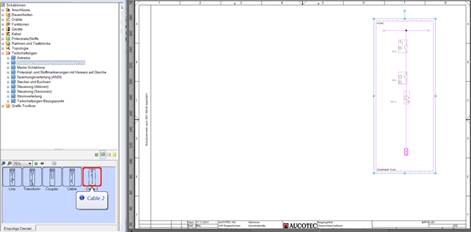

5.      Ziehen Sie die Teilschaltung Cable 2 mit gedrückter linker Maustaste auf das Blatt, in den Strompfad 7.
