3.3         "Mein erstes EVU Projekt" anlegen

Hinweis für Umsteiger:

Ein Projekt in Engineering Base entspricht in etwa einem RUPLAN-Projekt. Anders als in RUPLAN sind alle verwendeten Daten im Projekt selbst vorhanden, es wird nicht auf eine Referenzbank referenziert – mit Konsequenzen für Einheitlichkeit und Datenaustausch.

Alle Arbeiten in Engineering Base werden in Projekten verwaltet. Ein Projekt ent­hält alle für eine Aufgabe erforderlichen Daten einschließlich Geräte, Pläne, Blätter und Shapes.

Für einen Dienstleister könnte ein Projekt einem Auftrag entsprechen. Für den Pla­ner einer großen Anlage könnte ein Projekt die gesamte Anlage oder nur einen Teil davon beinhalten. Für ein EVU umfasst ein Projekt beispielsweise ein ganzes Um­spannwerk. Für einen Schaltanlagenlieferanten enthält ein Projekt beispielsweise eine 10kV-Schaltanlage.

Wie Sie ein Projekt erstellen

1.      Klicken Sie im Engineering Base-Fenster auf die Schaltfläche Projekte.

2.      Wählen Sie den Ordner Projekte.

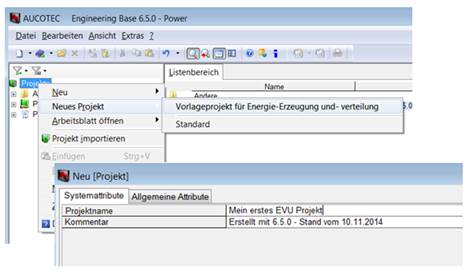

3.      Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü Neues Projekt / Vorlageprojekt für Energie-Erzeugung und -verteilung.

Der Dialog Neu [Projekt] wird geöffnet.

4.      Geben Sie im Feld Projektname Mein erstes EVU Projekt ein und klicken Sie auf OK.

Projekte können in Ordnern zusammengefasst werden. Damit kann eine übersichtliche Struktur des Projektbaums erzeugt wer­den; siehe dazu das entsprechende Kapitel in den Engineering Base Power EVU - Richtlinien.

5.      Überprüfen Sie anschließend noch bestimmte Einstellungen zum Projekt; der Dialog dazu wird über das Kontextmenü zum Projekt aufgerufen.

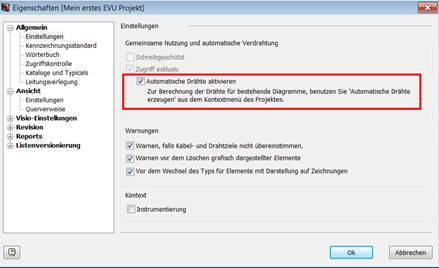

6.      Aktivieren Sie die automatische Berechnung von Drähten.

Aus Performance-Gründen wird beim Einschalten von "Auto­matische Drähte aktivieren" der exklusive Zugriff auf das Pro­jekt ebenfalls eingeschaltet.

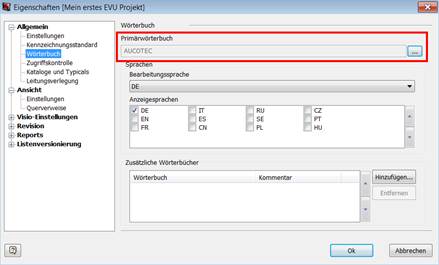

7.      Überprüfen Sie die Wörterbuch-Einstellungen; für die Arbeit gemäß EB Power EVU sollte als Primärwörterbuch das Wörterbuch AUCOTEC eingestellt sein.

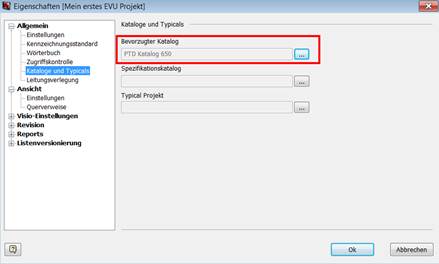

8.      Überprüfen Sie die Katalog-Einstellungen; der für diesen Leitfaden verwendete Geräte-Katalog ist in den eingespielten Content-Daten enthalten:
