2.9           Eine Messstellenliste erstellen

Nachdem das R&I-Schema im Engineering Base erzeugt worden ist und alle Messstellen definiert worden sind, können die Daten in Arbeitsblätter oder mit sogenannten Reports ausgegeben werden.

Ein Arbeitsblatt ist eine EXCEL-ähnliche Online-Liste, mit der die vorhandenen Daten schnell und einfach bearbeitet werden können.

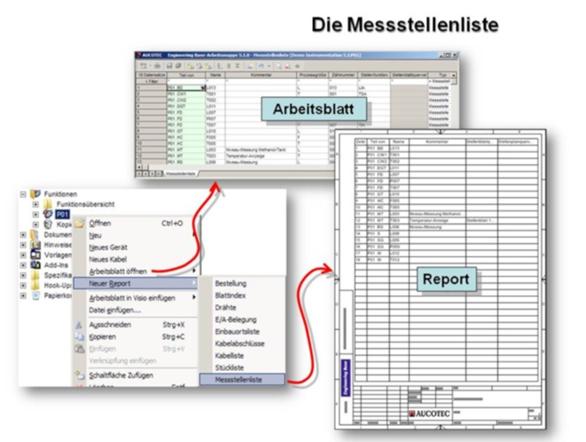

Ein Report dagegen ist die Verknüpfung eines Arbeitsblattes mit einem Zeichnungsblatt; das heißt, die Online-Liste wird auf dem Zeichnungsblatt grafisch dargestellt.

Für die Ausgabe von Listen als Arbeitsblätter oder Reports liefert Engineering Base eine Reihe von Vorlagen bereits mit.

Das Entscheidende aber ist, dass alle Arbeitsblätter und Reports online miteinander verknüpft sind, das heißt, Änderungen, die an einer Stelle gemacht werden, sind durchgängig im ganzen Projekt.

Wie Sie eine Messstellenliste mit einem Report erzeugen.

1.     Klicken Sie auf den Ordner Dokumente.

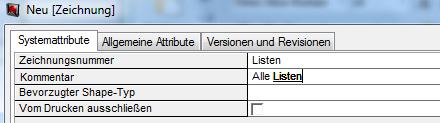

2.     Legen Sie über das Kontextmenü eine Zeichnung mit dem Namen Listen an.

3.      Wechseln Sie nun zum Ordner Funktionen und wählen Sie dort die Anlage P01 an.

4.     Führen Sie nun im Kontextmenü die Funktion Neuer Report / Messstellenliste aus.

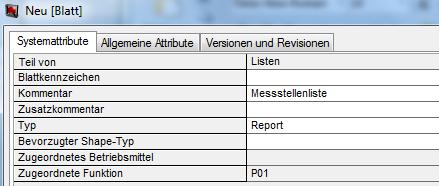

5.     Wählen Sie im angebotenen Dialog mit der Schaltfläche am rechten Rand der ersten Zeile den Zeichnungsordner Listen aus.

6.     Löschen Sie den Eintrag aus der Zeile Blattkennzeichen heraus, dann wird der Kommentar als Blattbezeichnung benutzt (Messstellenliste).

7.     Bestätigen Sie die Eingaben mit OK und die Messstellenliste wird unterhalb des Ordners Listen angelegt.

8.     Ist die Messstellenliste einmal vorhanden, wird sie bei Eingabe oder Änderungen von Messstellen automatisch mitgeführt.

Stellenpläne erstellen

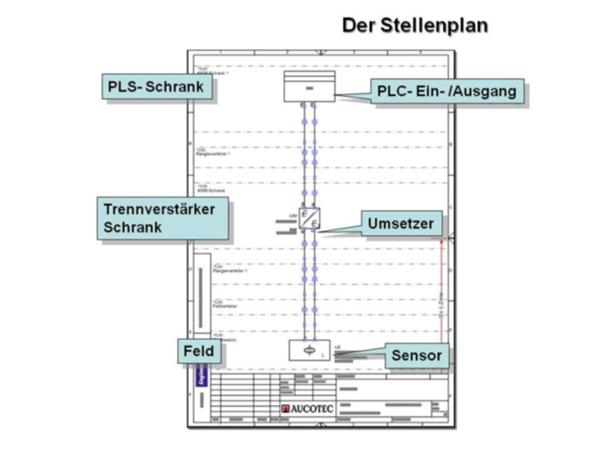

Ein Stellenplan ist eine grafische Darstellung der Messung, die detailliert zeigt, wie die einzelne Messung realisiert wird. Die Geräte mit ihren Funktionen sind auf ihm dargestellt.

Stellenpläne sind stark standardisiert, das heißt, auch für unterschiedliche Messungen ist der strukturelle Aufbau immer gleich.

Aus diesem Grund sind für die Stellenpläne Vorlagen definiert, die in einem Vorlageprojekt (Loop Typicals) als Funktionen, sogenannten Typicals, abgelegt sind.

Wenn ein Stellenplan angelegt wird, werden gleichzeitig Geräte im Ordner Betriebsmittel erzeugt. Da im Betriebsmittelordner noch keine Einbauorte definiert sind, werden automatisch neue Einbauorte mit dem Namen Typical Einbauort und einer laufenden Nummer angelegt und die Betriebsmittel dort einsortiert. Die Einbauorte können in der Detailplanung umbenannt werden.

Eine Ausnahme bildet der Sensor. Er wird über die Positionsnummer mit dem schon zu der Messstelle definierten Sensor in dem Ordner Stellenelemente verknüpft.

Zu jedem Betriebsmittel werden auch die in dem Stellenplan definierten Anschlüsse mit übernommen.
