2.9.1  Einen Stellenplan mit einem Typical erstellen

Wie Sie ein Typical auswählen

Die Auswahl eines Typicals erfolgt von der aktuellen Messstelle aus mit der Funktion Typical Kopieren.

1.     Legen Sie im Ordner Dokumente eine Zeichnung mit dem Namen Stellenplan an. Verwenden Sie dafür einen Wörterbuchtext, indem Sie vor Eingabe die F3-Taste drücken.

2.     Wählen Sie die Messstelle im Ordner Funktionen an, zu der die Daten zugeordnet werden sollen (L003).

3.     Wählen Sie im Kontextmenü die Funktion Typical kopieren an. Der Dialog für die Auswahl des Typicals wird geöffnet.

Hinweis: Es kann sein, dass das Makro für die Funktion nicht im Kontextmenü enthalten ist. In diesem Fall wählen Sie es über Makro auswählen aus und klicken auf die Schaltfläche Start.

4.     Aktivieren Sie die Checkbox Kopieren.

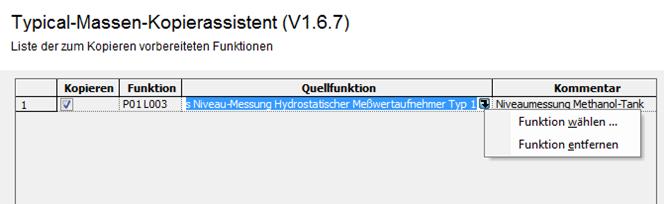

5.     Klicken Sie auf die Spalte Quellfunktion. Die Spalte wird in die Mitte des Dialoges gerückt.

6.     Klicken Sie auf den gebogenen Pfeil am rechten Rand der Spalte. Der Assistent zum Auswählen von Funktionsnamen wird gestartet.

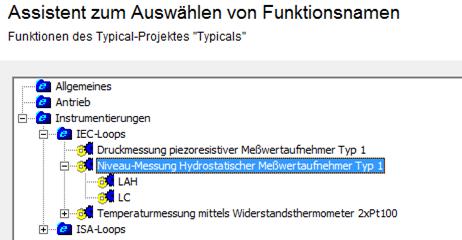

7.     Im Ordner Instrumentierungen, IEC-Loops wählen Sie das Typical Niveau-Messung Hydrostatischer Meßwertaufnehmer Typ1 an.

8.     Bestätigen Sie die Auswahl mit OK.

Alle dem Typical zugeordneten Daten werden in das aktuelle Projekt kopiert und mit der aktuellen Messstelle verknüpft. Sie stehen dann dort zur weiteren Bearbeitung zur Verfügung.
