2.5.1  Der Unterschied zwischen Zeichnungen und Blättern

Zeichnungen und Blätter werden im Systemordner Dokumente angelegt und verwaltet.

Es wird dabei unterschieden zwischen Zeichnungen  und Blätter .

Eine Zeichnung umfasst mehrere Zeichnungsblätter und stellt den gesamten funktionellen Zusammenhang einer Planung dar.

Die Grafik dieses funktionellen Zusammenhanges kann auf mehreren Blättern verteilt dargestellt sein (aufgelöste Darstellung).

Ein Blatt ist ein Objekt, dass aus einem Datensatz in Engineering Base und einem MS-Visio Objekt besteht. Der Datensatz wird mit der Funktion Öffnen angeboten und enthält beschreibende Blattattribute.

Das Blatt selbst wird mit der Funktion Blatt öffnen mit Visio geöffnet und bearbeitet. Dann stehen die grafischen Bearbeitungsfunktionen zum Erstellen eines Planes zur Verfügung.

Wie Sie einen Zeichnungsordner für ein R&I-Schema anlegen

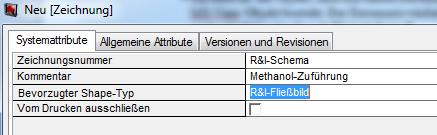

1.     Klicken Sie auf den Systemordner Dokumente und legen Sie zunächst mit Neu / Zeichnung eine neue Zeichnung mit dem Namen R&I-Schema an.

Die Zeichnungsnummer legt den Namen der Zeichnung fest und wird im Objektbaum angezeigt.

Der Kommentar beschreibt die Verwendung der jeweiligen Zeichnung (zum Beispiel Methanol-Zuführung) und wird im Objektbaum angezeigt, wenn Sie keine Zeichnungsnummer eingeben.

2.     Tragen Sie als Kommentar den Text Methanol-Zuführung ein.

3.     Wählen Sie als bevorzugten Shape-Typ R&I-Fließbild aus.

4.     Bestätigen Sie die Eingaben mit OK.

Wie Sie ein Blatt für ein R&I-Schema anlegen

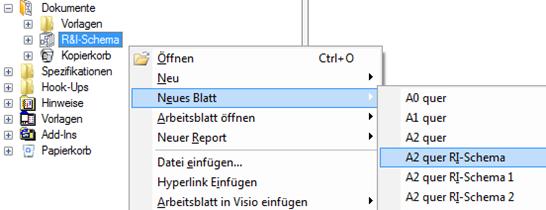

1.     Erzeugen Sie unter dem Zeichnungsordner R&I-Schema ein Blatt mit der Funktion Neues Blatt im Kontextmenü.

2.     Wählen Sie die Vorlage A2 quer R&I-Schema.

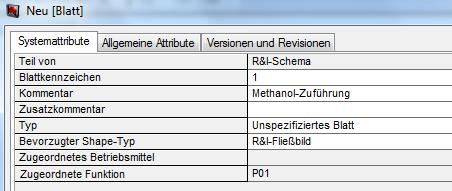

Das Zeichnungsblatt wird angelegt und der Dialog Neu [Blatt] für die Blattattribute wird geöffnet.

3.     Tragen Sie als Blattkennzeichen die Blattnummer 1 und als Kommentar Methanol-Zuführung ein.

4.     Ordnen Sie dem Blatt die Anlage zu, indem Sie die Auswahlschaltfläche  am rechten Rand der Zeile Zugeordnete Funktion anklicken. Das Auswahlfenster für die Anlagen wird geöffnet.

5.     Klicken Sie auf die Anlage P01 und schließen Sie den Dialog mit OK. Das R&I Schema ist jetzt der Anlage zugeordnet.

Das R&I-Schema wird als Verknüpfungssymbol im Ordner Funktionen unterhalb der Anlage P01angezeigt.

Im Ordner Dokumente wird neben der Blattnummer die Funktion dargestellt.
