2.1           Basisplanung in Engineering Base

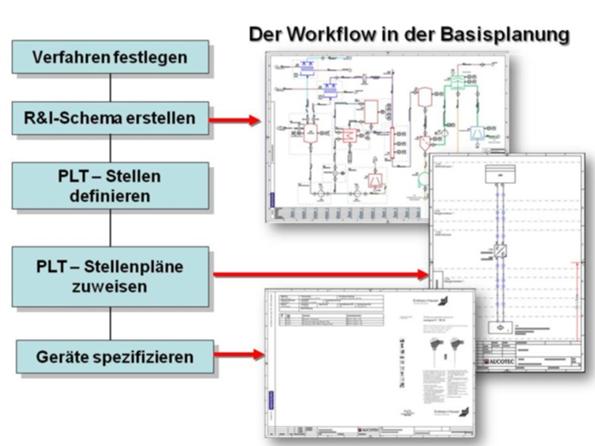

Engineering Base ist dem Workflow der E/MSR-Planung optimal angepasst. Als Erstes wird im Workflow das Produktionsverfahren festgelegt. Daran anschließend wird daraus entweder die Messstellenliste abgeleitet oder gleich das R&I-Schema erstellt.

Das R&I-Schema enthält die grafische Darstellung des Verfahrens und die zum Betrieb notwendigen Messeinrichtungen (Messstellen).

Im nächsten Arbeitsschritt werden den Messstellen die Stellenpläne zugewiesen. Während bei der Messstellendefinition auf dem R&I-Schema es nur darauf ankommt zu zeigen, was gemessen wird, zeigt ein Stellenplan die genaue Ausführung der Messung.

 Er enthält die Geräte, mit denen die einzelne Messung realisiert wird, zum Beispiel den Sensor, den Trennverstärker und den Ein- oder Ausgang in die PLS.

Die Information über die Arbeitsweise der Geräte wird durch die Zuweisung einer Spezifikation festgelegt. Sie enthält die technischen Daten des Gerätes.

Ebenfalls gibt der Stellenplan Auskunft über die elektrische Infrastruktur wie Kabeldaten, Leisten und Einbauorte. Die Planung dieser Objekte gehört jedoch zu der örtlichen Planung oder Detailplanung.
