2.1               Der Relais- und Schützassistent

Der Relais- und Schütz-Assistent unterstützt sowohl die Definition neuer wie auch bestehender Relais und Schütze. Die Bedienung beschränkt sich dabei auf grundsätzliche Funktionen.

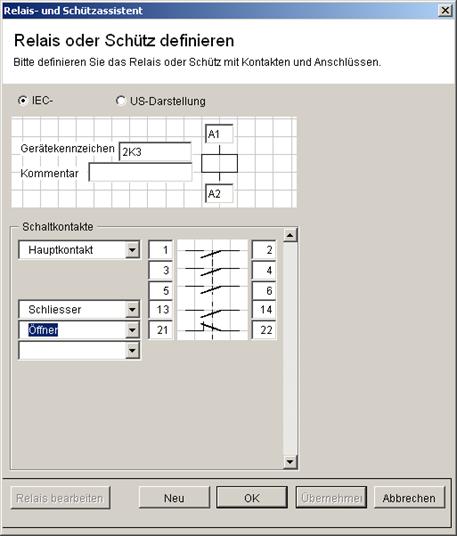

Wie Sie ein neues Relais mit dem Relais- und Schützassistenten erzeugen

1.     Starten Sie auf +C1 den Relais- und Schützassistent.

2.     Geben Sie 2K3 im Dialogfeld Gerätekennzeichen ein.

3.     Wählen Sie Hauptkontakt aus der Liste unter Schaltkontakte aus und fügen Sie Öffner und Schließer nach Belieben hinzu.

Engineering Base zeigt den aus Ihrer Auswahl resultierenden Kontaktspiegel automatisch an.

4.     Klicken Sie abschließend unten auf OK.

Engineering Base erzeugt in der Datenbank unter Betriebsmittel und Einbauort +C1 das mittels Assistenten definierte Gerät 2K3 mit Kontakten und Anschlüssen.
