4.3        Kabel-Assistent

Der Kabel-Assistent hilft Ihnen bei der Erstellung von Kabeln.

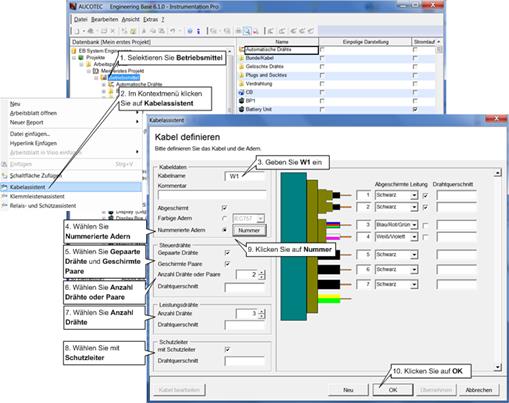

Wie Sie ein Kabel mit dem Kabel-Assistenten erstellen

1.    Im  Engineering Base Arbeitsbereich, selektieren Sie Ihr Projekt und dann den Betriebsmittel Ordner.

2.    Im Kontextmenü klicken Sie auf  Kabelassistent.

Dies öffnet den Kabelassistent.

3.    Geben Sie im Feld Kabelname W1 ein.

4.    Wählen Sie die Bezeichnung der Adern (BLK, BK oder Nummeriert).

5.    Wählen Sie, Gepaarte Drähte und / oder Geschirmte Paare.

6.    Wählen Sie die Anzahl Drähte oder Paare.

7.    Wählen Sie die Anzahl Drähte.

8.    Wählen Sie ob mit oder ohne Schutzleiter.

9.    Zum Durchnummerieren der Adern klicken Sie auf Nummer.

10. Klicken Sie auf [OK].

Das Kabel mit den Adern wird angelegt.
