Drähte, die keine unterschiedlichen Steckerziele haben, werden keinem Kabelstrang zugeordnet.
Abbildung 383 Drähte in Segmenten routen
9.2 Drähte und Kabel durch Leitungsstrang routen
Die Zuordnung der Drähte zu den Segmenten wird mit dem Makro Drähte und Kabel durch Leitungsstränge routen durchgeführt.
Das Makro kann nur von einem Leitungsstrang, einem Topologie-Ordner oder von einem Projekt aus gestartet werden.
Was passiert beim Verlegen?
Das Makro ermittelt, welche Drähte an welchen Steckern angeschlossen sind und ordnet sie den Topologieanschlüssen der Stecker zu.
Aus den Drahtquerschnitten wird der Gesamtquerschnitt oder der Füllgrad der Segmente berechnet.
Die Drahtlänge wird ermittelt und in den Dialog Berechnete Länge eingetragen.

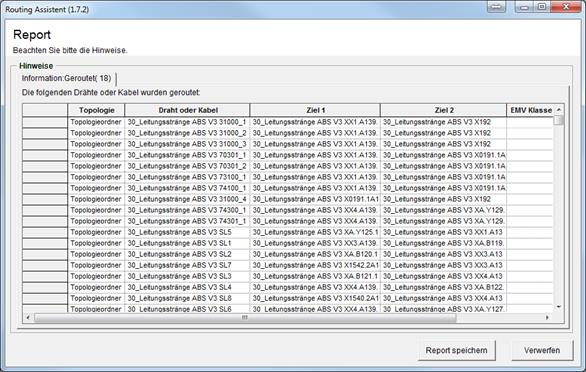

Das Ergebnis der Verlegung wird als Liste angezeigt:
· Welche Drähte sind verlegt worden
· Warnungen von fehlenden Zielen und anderen Fehlern
· Welche Drähte konnten nicht verlegt werden, weil die Ziele fehlten.
|
|
Drähte, die keine unterschiedlichen Steckerziele haben, werden keinem Kabelstrang zugeordnet. |
|
|
|
|
Abbildung 383 Drähte in Segmenten routen |
||
Nach dem Routen der Drähte durch ein Segment werden diese als untergeordnete Assoziationen angelegt.
|

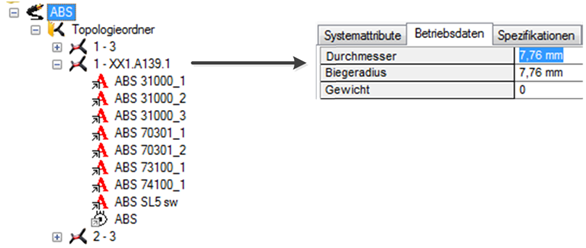

Abbildung 384 Untergeordnete Assoziationen |
Sollten zu den gewählten Segmenten keine Kabel oder Drähte verfügbar sein, so werden dazu Fehlermeldungen in einem Report ausgegeben.
|

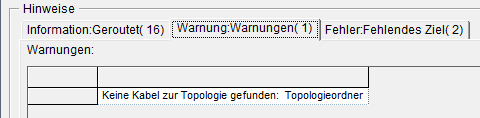

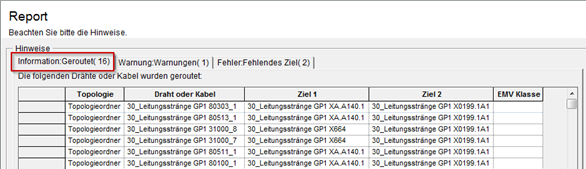

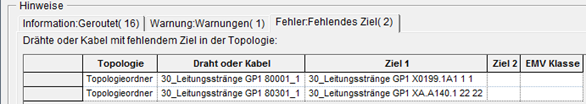

Abbildung 385 Report zu den Fehlermeldungen beim Routen der Kabel u./o. Drähte |
