9.1.1 Kabelstränge und Topologien
Um die definierten Drähte den physikalischen Kabelsträngen zuzuordnen, werden diese auf einem 2-D-Diagramm dargestellt.
Dieses zeigt die reale Steckeransicht, die Segmente, in die der Kabelbaum unterteilt ist, und letztendlich das Schutzmaterial.
Die Segmente enthalten die Längenangaben und werden mit Verzweigungspunkten unterteilt.
Bei der Platzierung eines Segment-Shapes auf einer Verbindung wird im Engineering Base-Explorer ein Topologieordner erzeugt, der alle Segmente und Verzweigungspunkte eines Kabelstrangs enthält.
|
|
Die Stecker-Shapes besitzen einen Topologie-Anschluss, mit dem die Verknüpfung zum Segment hergestellt wird. Die Verzweigungspunkte können auch mit Verteilern, z. B. Y-Stücken, versehen werden. |
|
|
Alternativ zu den Stecker-Shapes können auch Shapes für „Steckergesichter“ verwendet werden. |

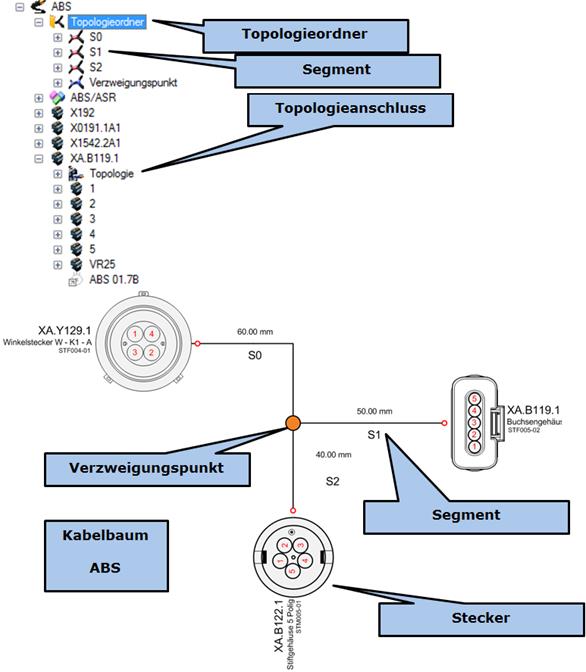

Abbildung 381 Darstellung eines Kabelstrangs
Darüber hinaus können weitere Informationen wie
· Bestandteile des Steckers
· Zugeordnete Potenziale
· Länge des Segments
mit auf der 2D-Zeichnung abgebildet werden.
|

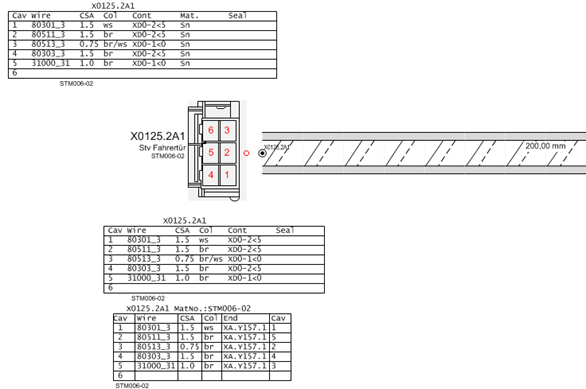

Abbildung 382 Darstellung von Informationen auf einer 2D-Zeichnung |
