8.22.4.2              Materialauswahl neuer Sonderleitungen

Neben Materialien für eine Einzelader kann einer Leitung auch eine Ader einer Sonderleitung zugewiesen werden. Sonderleitungen im Sinne der Materialauswahl sind Leitungen, die vorkonfektioniert gekauft werden und im Stammdatenkatalog unter Materialien à Kabel abgelegt sind. Um eine Leitung als Ader einer neuen Sonderleitung zu definieren, wird auf der gewünschten Leitung die Materialauswahl aufgerufen und in den Reiter Neue Sonderleitung gewechselt.

Dort können dem oberen Bereich zunächst Detailinformationen zur gewählten Leitung entnommen werden. Im mittleren Bereich sind alle im Stammdatenkatalog vorhandenen Sonderleitungen aufgelistet, aus der die gewünschte Sonderleitung ausgewählt werden muss.

Auf Basis der gewählten Sonderleitung erscheinen im Anschluss im unteren Bereich alle Adern der Sonderleitung, aus denen die gewünschte Ader markiert wird. Mit <OK> wird die Materialauswahl beendet und unter dem Leitungsstrang eine neue Sonderleitung erzeugt.

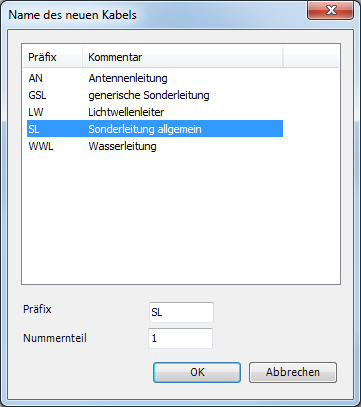

Der Name dieser Sonderleitung wird in einem eingeblendeten Dialog durch den Anwender festgelegt.

In diesem Dialog stehen eine Reihe verschiedener Präfixe zur Verfügung, die im Konfigurationskatalog definiert sind. Aus dieser Liste wird das passende Präfix ausgewählt und ein nummerischer Index angehängt.
