8.11 Automotive Visio Reports

In EBCL werden den erzeugten oder im Stammdatenkatalog enthaltenen Komponenten Anschlussvorschriften zugewiesen (siehe Anschlussvorschriftenassistent). Die Anschlussvorschriften beinhalten Informationen über die zu anschließenden Stecker.

Bei Bedarf können die Anschlussvorschriften der im Schaltplan dargestellten Komponenten über die Funktion <Automotive Visio Report> als Report dargestellt werden.

So wird dem Konstrukteur eine Übersicht der möglichen und mit den Komponenten verknüpften Stecker aus der Bibliothek gewährt.

Dabei erfolgt die Ausgabe der möglichen Stecker pro Teilenummer der E-Komponente sowie der Stecker Aufnahme (Slot) der E-Komponente. Der Report zeigt weiterhin, ob die E-Komponente ein Prototyp ist und beinhaltet noch weitere Informationen wie Statusgültigkeit des Steckers, Verwendungsstelle und Kommentar der Verwendungsstelle.

Beim Erzeugen des Reports erfolgt eine Abfrage, ob ein Gesamtreport mit allen Statusgültigkeiten erzeugt werden soll oder ob ein eingeschränkter Report nur mit der Statusgültigkeit Positive bzw. den in den Makroeinstellungen der Materialdefinitionen (siehe Einstellung „Materialstatus“) definierten Gültigkeiten erzeugt werden soll.

Der Report beinhaltet neben dem Namen des Schaltplans und dem Erzeugungsdatum auch den Namen und die Version des Stammdatenkatalogs.

Anschlussvorschriften Report erzeugen:

1. Blatt mit Visio Öffnen.

2. Im EB-Strukturbaum das Blatticon des geöffneten Blattes selektieren.

3. Im Kontextmenü „Makro auswählen“ das Makro <Automotive Visio Reports> (Modul Anschlussvorschriften Report erzeugen) auswählen.

Die Abfrage, ob ein Gesamtreport oder ein eingeschränkter Report erzeugt werden soll, wird eingeblendet.

4. Je nach Bedarf eine Möglichkeit auswählen und mit <OK> bestätigen.

Der Report wird auf dem geöffneten Blatt erzeugt.

5. Bei Bedarf den Report auf dem Blatt korrekt positionieren.

6. Bei Bedarf kann mit dem Makro <Automotive Visio Report> (Modul RunExcelExport) der Anschlussvorschriftenreport auch als Excel-Liste exportiert werden.

Zum Aktualisieren wird der Report einfach erneut erzeugt und der alte gelöscht.

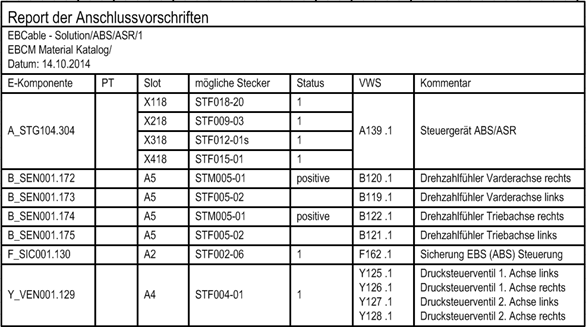

Abbildung 201 Anschlussvorschriftenreport

Wird das Blatticon eines anderen Blattes anstatt des geöffneten Blattes selektiert, dann wird der Anschlussvorschriftenreport des selektierten Blatticons auf dem geöffneten Blatt erzeugt.
