Abbildung 73 Einstellungen Manufacturing KBL-Dateiformateinstellungen – Gerätetypen-Mapping

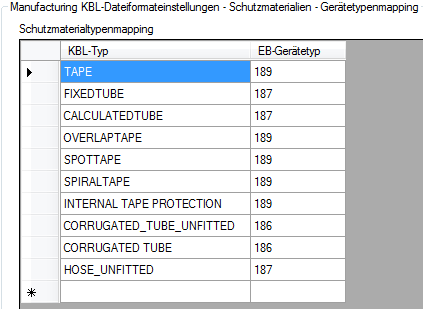

In der Spalte „KBL-Type“ ist der in der KBL-Datei eingetragene Name des Schutzmaterials eingetragen. In der Spalte „EB Gerätetyp“ der EBCM – Schutzmaterialtyp.

Abbildung 74 Einstellungen Manufacturing KBL-Dateiformateinstellungen – Linienarten-Mapping

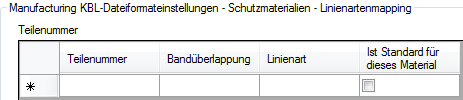

Spalte „Material“

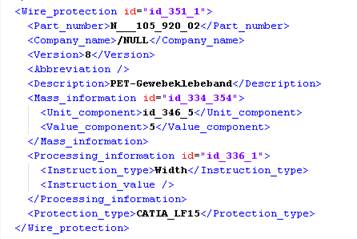

Material_Key  „PET“

Spalte „Bandüberlappung“

Spalte „Line Style“

Formblatt Kabelstrangplan / Definierte Linienarten

Spalte „Default for“

Übereinstimmung „Bandüberlappung“

Part_number = Material

Im Segment

Spalte „Band Überlappung“

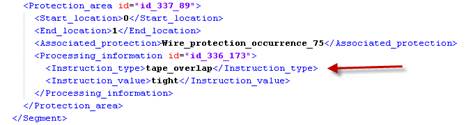

Eintrag tight
