5               Blattvorlagen Formblätter

Blattvorlagen werden immer dann verwendet, wenn ein Blatt erzeugt wird. Die Vorlage legt die Zeichnungsränder und den Titelblock des Blattes fest. Blattvorlagen stehen im Ordner Vorlagen / Blätter des Projektes.

Die Blattvorlagen sind in den Ordnern „Favoriten“, „Andere“ und „Nicht genutzte“ gegliedert.

Die Blattvorlagen aus dem Ordner Favoriten werden im Menü „Neues Blatt“ angeboten.

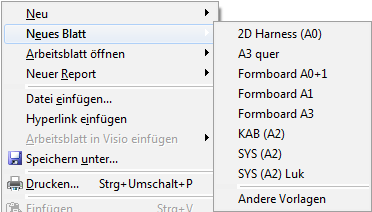

Abbildung 10 Neues Blatt anlegen

Die Blattvorlagen aus dem Ordner „Andere“ werden im Menü Neues Blatt à Andere Vorlagen angeboten. Blattvorlagen aus dem Ordner „Nicht genutzt“ werden im Menü nicht angeboten.

Beim Anlegen eines neuen Blattes auf Basis einer Vorlage werden dem Vorlageblatt das Format und der Maßstab des Blattes sowie Voreinstellungen der Ebenen, Raster etc. zugeordnet.

Dem Blatt wird ein Formblatt-Shape zugeordnet. Hierfür wird ein Blatt in Visio geöffnet und im Register Engineering Base der <Formblatt öffnen>-Button betätigt.

Dem Formblatt–Shape sind folgende Parameter zugeordnet:

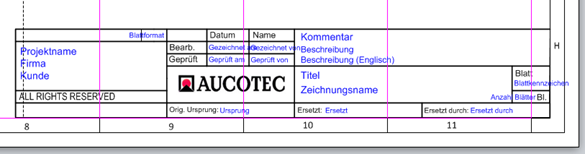

·            Die Grafische Darstellung des Formblattrahmens, z.B. das Firmenlogo

·            Die Pfadeinteilungen für die Querverweise

·            Die Begriffe, die per Text im Formblatt dargestellt werden.

Um mehrere Blattvorlagen mit verschiedenen Formblättern und Größen zu erzeugen, kann ein im Projekt vorhandenes Vorlagenblatt mehrfach kopiert und anschließend bearbeitet werden.

Ein Formblatt in der Shape–Bearbeitung öffnen

1.      Das Blatt mit Visio öffnen

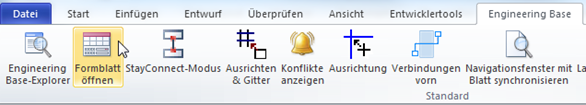

2.      Im Register Engineering Base den <Formblatt öffnen>-Button betätigen.

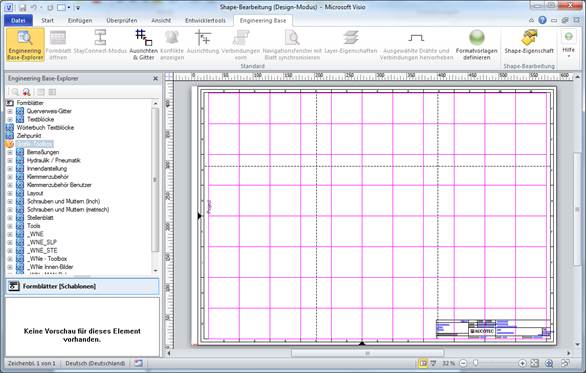

Die „Shape–Bearbeitung“ für das Formblatt wird geöffnet.

Texte, die in den Formblättern angezeigt werden, können aus den Attributen der verschiedenen Objekte stammen.

Es können beispielsweise angezeigt werden:

·            Projekttexte

·            Dokumententexte

·            Blatttexte
