14.1.3                Zeichnungs-Tools im Visio 2010

Die Verwendung der Grafikelemente (Linien, Rechtecke, Kreise, Ellipsen, usw.) und deren Bearbeitung erfolgt so, wie es auch in anderen Microsoft Office Programmen üblich ist.

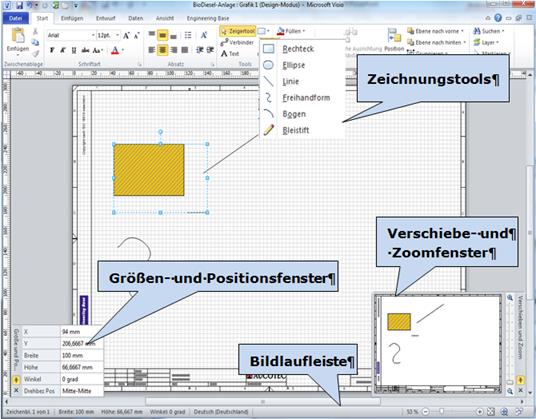

Die Schaltfläche Zeichentools im Menüband Start blendet die entsprechende Symbolleiste mit den üblichen Grafikfunktionen ein- bzw. aus.

Die Eigenschaften von Grafikelementen wie Linienbreite, Linienmuster, Linienfarbe usw. werden mit der Formatsymbolleiste oder über das Kontextmenü festgelegt bzw. geändert.

Grafikelemente, mit Visio gezeichnet wurden, besitzen, anders als Engineering Base-Shapes keine Logik im Sinne von Betriebsmittelkennzeichen usw. und werden nicht weiter von Engineering Base verarbeitet.

Im Visio enthaltene Visio-Shapes können ebenfalls verwendet werden.

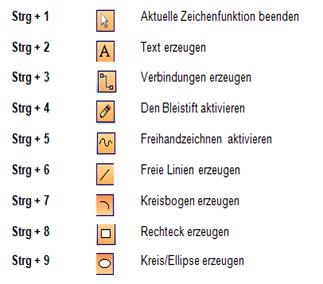

Kurzbefehle Zeichenfunktionen

Tastenkombinationen für Zoom und Pan

·            Normalansicht: Strg + Shift+W

·            Zeichnungsinhalt hinauf und hinab bewegen: Scrollrad nach vorn / hinten

·            Zeichnungsinhalt nach rechts / links bewegen: Shift + Scrollrad nach vorn / hinten

·            Stufenweise zoomen: Strg + Scrollrad

·            Zoom-Fenster aufziehen: Strg + Shift + Maus links

·            Pan Zeichnung: Strg + Shift + Maus rechts

·            Verschieben und Zoomfenster anzeigen lassen: Fußleiste / Symbol

·            Größen und Positionsfenster: Ein Shape anklicken und in der Fußleiste auf Breite oder Höhe klicken.
