14.1.1                Die Grafikansicht im Visio 2010

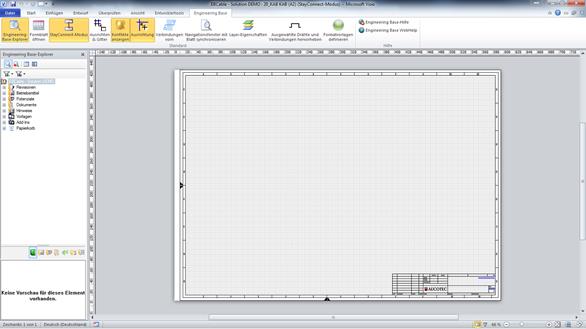

Nach dem Öffnen eines neu angelegten Blattes im Grafikfenster wird die Zeichnungsumgebung von Microsoft Visio 2010 mit dem blattbezogenen Explorer, den Menüs, den Menübändern und dem leeren Zeichnungsblatt mit Formblatt angezeigt.

Wichtige Blatteinstellungen

·            Gittereinstellung 2,5mm ( Register Engineering Base / Ausrichten & Gitter)

·            Ausrichten & Kleben (Register Ansicht / Visuelle Unterstützung)

·            Lineal-Einstellungen (Register Ansicht / Lineal)

·            Maßeinheiten (Register Entwurf / Seite einrichten)

·            Seitenmaßstab (Register Entwurf/ Seite einrichten)

Der blattbezogene Explorer

Jedem Blatt ist ein blattbezogener Explorer zugeordnet. Er zeigt alle Symbole und Stromlaufpläne, die für das Projekt relevant sind. Zusätzlich besitzt er eine zusätzliche Schaltfläche Details, mit dem die Daten des aktuell angewählten Gerätes angezeigt werden können.

Den blattbezogenen Explorer dauerhaft ausblenden

·            Im Engineering Base-Explorer unter Extras den Punkt Optionen auswählen

·            Das Häkchen Engineering Base-Explorer im Visio-Fenster zeigen entfernen

Automatisches Speichern des Blattes

In diesem Dialog legen Sie auch fest, ob das Blatt automatisch gespeichert werden soll und in welchen Zeitintervallen dies geschehen soll.
