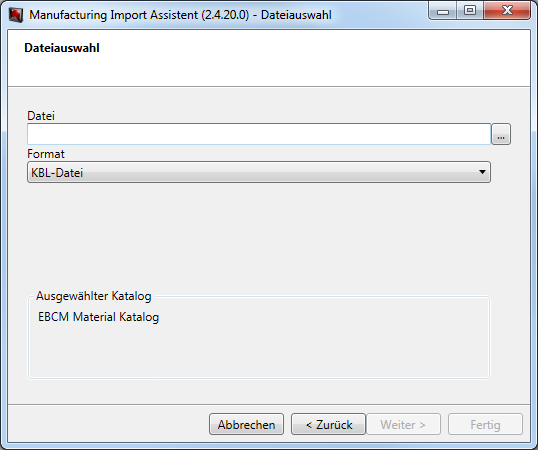

Abbildung 394 Manufacturing Import-Dateiauswahl
10.3 Import / Dateiauswahl
|
Abbildung 394 Manufacturing Import-Dateiauswahl |
Meldung „Kein Katalog ausgewählt“
|
Abbildung 395 Kein Katalog ausgewählt |
Ist dem Projekt kein Stammdatenkatalog zugewiesen, wird in diesem Fenster die Meldung „Kein Katalog ausgewählt“ angezeigt. |
Wählen Sie unter den Projekteigenschaft (Katalog und Typicals) den Bevorzugten Katalog aus.
|
|
Bei jedem Projekt muss hier ein „Ausgewählter Katalog“ ausgewählt sein. |
Datei
|
Abbildung 396 Manufacturing Import Dateiauswahldialog 1 |
Durch Klick auf dem Button |
Dateiauswahldialog
|

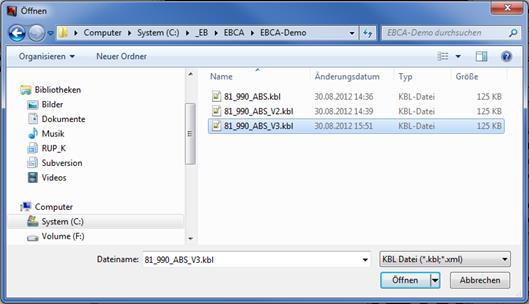

Abbildung 397 Manufacturing Import Dateiauswahldialog 2 |
|
Wählen Sie hier Ihre gewünschte Datei für den Import. |
Format
|

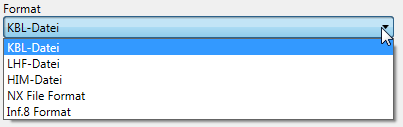

Abbildung 398 Manufacturing Import Dateiformat |
In diesem Bereich kann das Format ausgewählt werden. · LHF Datei · KBL Datei · HIM Datei · NX Dateiformat · Inf.8 Format
|
Wie bereits beschrieben, ist es möglich, mit dem Manufacturing-Import verschiedene Dateiformate zu importieren. Im Folgenden werden die Dateiformate kurz erläutert.
|
Dateiformate |
Beschreibungen |
|
LHF-Datei |
Ist ein spezielles Kundenformat. |
|
KBL-Datei |
Die KBL wird als Datenaustauschformat zwischen Automobilherstellern und Zulieferern verwendet und beschreibt Kabelbäume mit allen fertigungsrelevanten Informationen. |
|
HIM-Datei |
HIM steht für Harness Integration Manager und dient zur Kopplung von Engineering Base mit Catia. Mit Hilfe des HIM erhält Catia die elektrologischen Definitionen aus Engineering Base Cable. Die darauf im 3D erarbeiteten Leitungsstrangdaten (Topologie, Länge, Schutzmaterial) übergibt HIM zurück an EB Cable. Dort findet das Routing der Einzeldrähte statt. Daraus entstehen die 2D–Leitungsstrangableitungen und Folgedokumentationen wie Formboard-Zeichnungen, Arbeitszeitberechnungen und anderes. |
|
NX Datei Format |
NX ist ein CAD/CAM/CAE–System von Siemens PLM Software. |
|
Inf.8 Format |
Ist ein spezielles Kundenformat. |
Im unteren Bereich des Fensters wird der ausgewählt Katalog z.B. KAB Stammdaten angezeigt.
Dateiauswahl
|

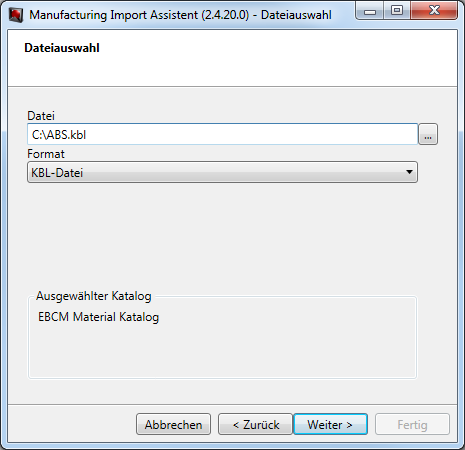

Abbildung 399 Manufacturing Import Dateiauswahl |
Nach erfolgter Selektion betätigen Sie den Button <Weiter>.
Im nachfolgenden Fenster werden diverse Informationen zur selektierten Datei angezeigt.
· Dateinamen
· Buttons
o Topologieeditor
· Leitungsstranginformationen
Folgende Informationen
o Name des Leitungsstrangs
o Anzahl der vorhandenen Varianten
o Anzahl der Knoten
o Anzahl der Steckverbinder
o Anzahl der Spleiß / Verbinder
o Anzahl der Drähte und der Kabel
· Leitungsstrangdetails
· Report
Hier werden z.B. „Warnungen“ oder „Infos“ angezeigt.
o Objekt hat keine Materialnummer
o Das Material wurde nicht im Katalog gefunden ……
Informationen über die ausgewählte Datei
|

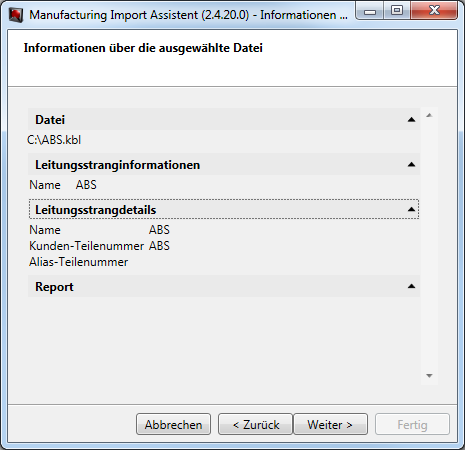

Abbildung 400 Manufacturing-Import-Info über ausgewählte Datei |
wird der Dateiauswahldialog angezeigt.
