2.9        Verbindungen zeichnen und formatieren

Visio unterscheidet zwischen grafischen Linien und Verbindungen. Verbindungen haften automatisch an Verbindungspunkten von Shapes, brechen automatisch auf und erstellen Punkte an Kreuzungen.

Wie Sie eine Verbindung zeichnen

1.    Wählen Sie in Visio das Verbindungstool () aus.

2.    Platzieren Sie den Cursor am Anfangspunkt (achten Sie auf den Cursor).

3.    Drücken Sie die linke Maustaste und halten Sie sie gedrückt.

4.    Erstellen Sie die Verbindung, indem Sie die Maus vom Startpunkt entlang des gewünschten Pfades zum Endpunkt ziehen.

5.    Lassen Sie die Maustaste los.

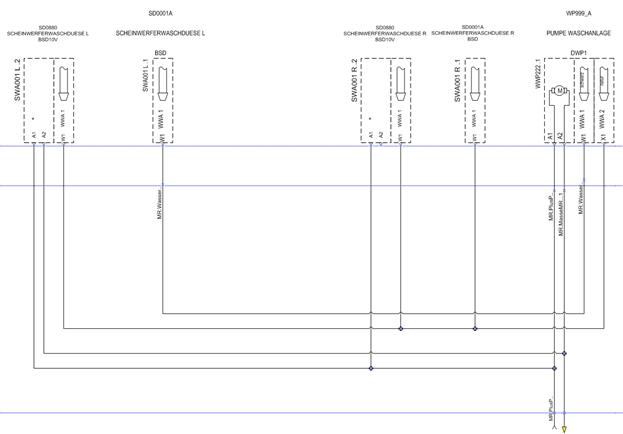

Rectangular Callout: Erstellen Sie Verbindungen mit dem Verbindungstool:


Wie Sie eine Verbindung formatieren

1.    Nachdem Sie die Verbindungen gezeichnet haben, aktivieren Sie das Zeigertool ( in der Symbolleiste oder [Strg]+1).

2.    Markieren Sie die Verbindung.

3.    Klicken Sie auf der Symbolleiste auf das Linienmuster-Symbol () und wählen Sie das Muster aus.

Tip Um das Linienmuster für alle Verbindungen eines Netzes gleichzeitig zu ändern, öffnen Sie auf der Verbindung das Kontextmenü und klicken dort auf den Menüpunkt Alle verknüpften Verbindungen markieren.
