2.1.1.1 Standard 3D Portal
|
Du behöver en av följande licenser: |
Ingen licens krävs Det behövs ingen separat licens för webbtjänsten |
|
Dessa finns i följande business solutions: |
EB Process Engineering EB Plant Engineering EB Plant Operation |
Från och med den här versionen av Engineering Base kan du överföra data mellan systemen EB och 3D.
För att du ska kunna använda Standard 3D Portal måste du aktivera den i Engineering Base under installationen.
1. Välj knappen Avancerat i installationsdialogen Välj installationstyp.

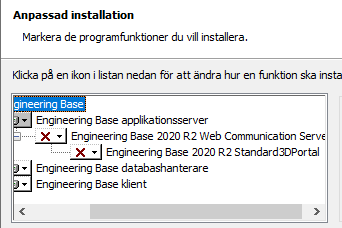

2. I dialogen Anpassad installation kan du sedan aktivera Standard 3D Portal som en komponent i Engineering Base applikationsserver.
Exportera 3D-data med EB via Standard 3D Portal

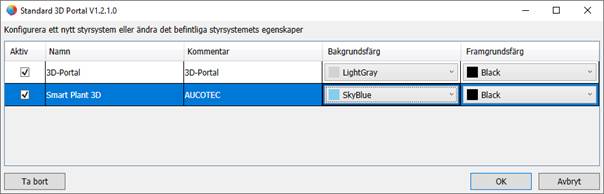

Konfigurera först ett styrsystem eller ändra ett befintligt styrsystem som bas för 3D-datakommunikation.

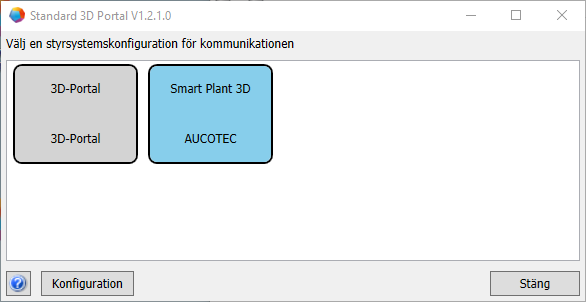

I EB visas konfigurationerna för styrsystem som paneler.

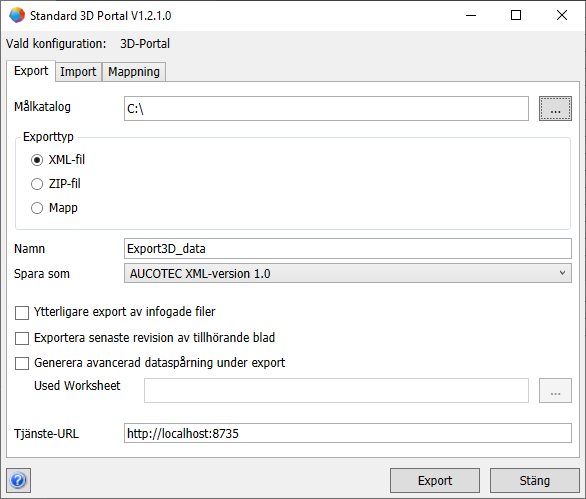

Du kan exportera eller importera versionsfilen i XML-format, via ZIP eller som en katalog eller mapp.
I Standard 3D Portal kan du sammanställa nödvändig mappning för olika 3D-systemkonfigurationer.
Dataexport från EB kan göras med en vanlig 3D-mikrotjänst i kombination med webbtjänsten via en tjänste-URL. Här används EB-projektets eller databasens mappning.
I Import i konfigurationsdialogen kan du ange vilka mappningar som ska importeras. Under importen visas en jämförelselista med ändringarna i mappningen.

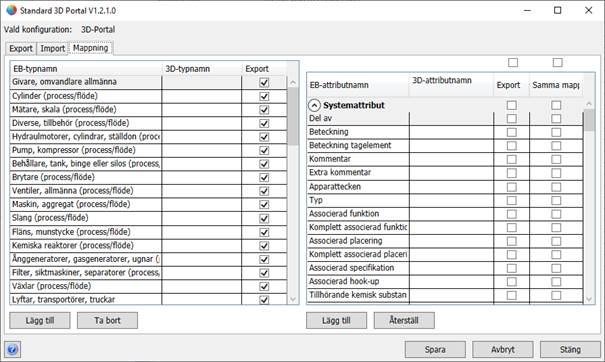

Du kan välja ett eller flera attribut på fliken Mappning.
