3.2.1 Multi-Klemmenplan-Erweiterungen
|
Es ist eine der aufgeführten Lizenzen erforderlich: |
Keine Lizenzen erforderlich |
|
Enthalten in folgenden Branchenlösungen: |
Electrical / Instrumentation Detail Engineering International Standards Power Electrical USA Standards System Engineering Harness Design Plant Engineering - Detail |
Im Dialog Multi-Klemmenplan-Assistent können Sie jetzt die Daten der gewählten Klemmleisten in allen Spalten der Tabelle sortieren und filtern. Die Ausgabe der Klemmenpläne erfolgt anhand der von Ihnen vorgegebenen Sortierung.
Ab dieser Version wird die komplette Bezeichnung der Klemmleiste, aufgeteilt in zwei Spalten, angezeigt:
Teil von: Zeigt die übergeordnete Struktur der Klemmleiste an. Angezeigt werden nur die Objekte, die das Attribut Bezeichnung oder Namen gefüllt haben.
Klemmleiste: Name der Klemmleiste

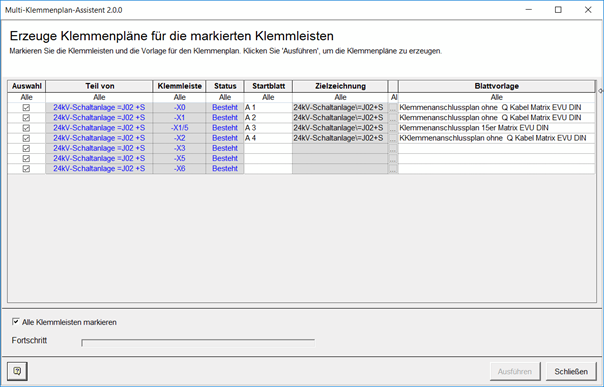

Beispiel für die Erstellung von Klemmenplänen mit vordefinierten Werten
Als Standard ist kein Filter definiert, die Zellen in der zweiten Zeile enthalten daher den Wert "Alle".
Klicken Sie in die zweite Zeile der Spalte, für die Sie einen Filter definieren wollen oder die sortiert werden soll. Über die Pfeiltaste wird Ihnen eine Auswahlliste der möglichen Filter und der Sortierung angezeigt.
Folgende Sortier- und Filteroptionen stehen zur Verfügung:
Alle: Dies ist die Standardeinstellung. Es wurde kein Filter und keine Sortierung ausgewählt.
Aufsteigend oder Absteigend sortieren: Wählen Sie die gewünschte Sortierung der Daten dieser Spalte aus.
Benutzerdefiniert: Im angezeigten Dialog Benutzerdefinierter Autofilter können Sie zwei Filter durch Und oder Oder verknüpft definieren.
Filtern nach einem enthaltenen Spaltenwert: Sie können über die Auswahlliste nach einem Spaltenwert filtern.
