Rury są obiektami typu Rurociąg lub Segment rurociągu, i są definiowane i zarządzane w folderze Wyposażenie. Są one reprezentowane na schemacie P&I przez umieszczenie symbolu rurociągu na połączeniu.
Jeśli mierzone medium zostało już powiązane z tym połączeniem, jest również rejestrowane w rurociągu. W tym samym czasie, jak w przypadku dowolnego innego urządzenia, rurociąg jest przypisany do mierzonego medium. Alokacja odbywa się poprzez powiązanie pinów typu Proces/Płyn z mediami. Piny połączone typu Proces/ Płyn są powiązane z potencjałami lub strumieniami przepływu, jeśli umieścisz potencjał lub strumień przepływu na połączeniu Proces/ Płyn.
To powiązanie jest dostępne tylko na kartkach inteligentnego schematu Schemat P&I.
Wyposażenie w sieciach rurociągów mogą obejmować rurociągi, urządzenia zintegrowane w rurociągu lub urządzenia na końcu rurociągu. Rurociągi mogą być podzielone na segmenty, jeśli układ rurociągu różni się w kursi. Początek i koniec kompletnego rurociągu można zdefiniować za pomocą kształtów separator rurociągu. Alternatywnie możesz ustawić właściwość Boolean Przeznaczenie rurociągu na urządzeniach Płyn procesowy.
W obrębie jednej sieci rurociągów sprawdzane są wartości wprowadzone w atrybucie Kierunek przepływu połączonych pinów. Jeśli wszystkie piny są In lub Out, konflikt zostanie pokazany na wszystkich podłączonych pinach.
Urządzenia wbudowane to urządzenia przydzielone do segmentu i umieszczone między celami rur a separatorami segmentów. Jednak same nie są miejscami docelowymi dla rur i nie mają złącz rurowych.

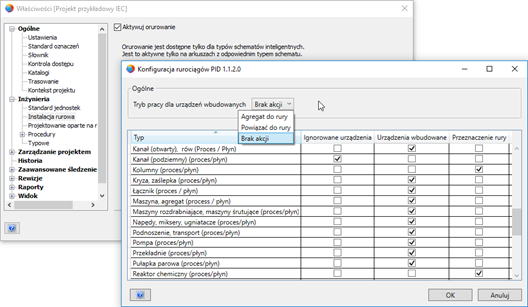

Skonfigurować funkcje orurowania dla twoich projektów we właściwościach projektu w kategorii Engineering\Rurociągi:
Za pomocą Tryb pracy dla urządzeń wbudowanych, można zdefiniować sposób przechowywania urządzeń wbudowanych w modelu danych Engineering Base:
|
Tryb pracy |
Model danych |
|
Agreguj do rury |
Zidentyfikowane urządzenia wbudowane są przenoszone pod rurą lub segmentem, gdy tylko te rury lub segmenty są dostępne. |
|
Powiązać do rury |
Zidentyfikowane urządzenia wbudowane są powiązane z rurą lub segmentem, gdy tylko te rury lub segmenty są dostępne. |
|
Brak akcji |
Urządzenia wbudowane nie są przenoszone ani połączone. |
|
|
Dla całej funkcjonalności przeważa grafika; tj. wszelkie potencjalne zdefiniowane przez użytkownika wpisy i pozycje w urządzeniu zostaną nadpisane. Praca w grafice może prowadzić do konfliktów, które będą wyświetlane na liście konfliktów. |
W poniższej tabeli typów można określić dla poszczególnych typów urządzeń sposób traktowania obiektów tego typu w rurociągach planowania:
|
Klasyfikacja |
Obsługa |
|
Ignorowane urządzenia |
Urządzenia tego typu nie są brane pod uwagę. |
|
Urządzenia wbudowane |
Urządzenia tego typu należą do rury; nie są one miejscami docelowymi dla rur i nie są złączami rur. |
|
Przeznaczenia rur |
Urządzenia tego typu są traktowane jako miejsca przeznaczenia dla rur. |
Urządzenie może należeć tylko do jednej z tych grup.
