4.2 Licencování typů inteligentních schémat, atributů a maker

Ve verzi EB2019 byly zavedeny boolean atributy pro typy inteligentních schémat. Tyto atributy jen aktivují, další grafické funkce, odpovídající typu schématu. Pokud nepotřebujete používat tyto funkce, nemusíte používat tyto atributy. Všechna schémata pak můžete vytvářet na nespecifikovaných typech schémat.

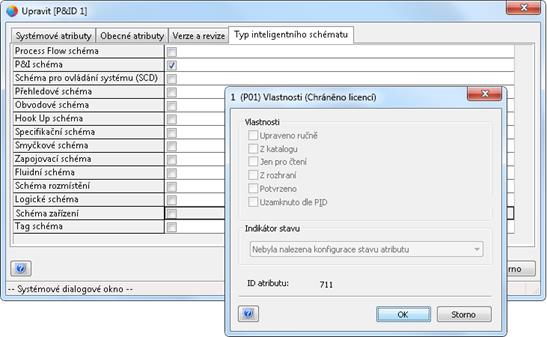

Pokud nemáte odpovídající licence pro inteligentní schémata, nelze editovat tyto atributy ani listy tohoto typu. Atributy lze nalézt v dialogovém okně Upravit, na kartě Inteligentní schémata. Tuto kartu nelze upravovat. Tato karta bude automaticky přidělena k listům po aktualizaci databáze.

Kromě boolean atributů pro inteligentní schémata, lze pomocí licencí editovat i atribut Směr průtoku. Ve vlastnostech atributů, které jsou chráněny licencí, bude zobrazeno odpovídající upozornění.

Pro odpovídající typy inteligentních schémat, jsou vyžadovány následující licence (x):

- 23 -

Typ inteligentního schématu	EB Basic Engineering	EB Process Engineering	EB Detail Engineering	EB Plant Engineering	EB Plant Engineering (Campus)	EB Plant Operation
Process Flow schéma	x	x		x	x	x
P&I schéma		x		x	x	x
Schéma pro ovládání systému		x	x	x	x	x
Přehledové schéma			x	x	x	x
Obvodové schéma			x	x	x	x
Hook Up schéma	x		x	x	x	x
Specifikační schéma	x		x	x	x	x
Smyčkové schéma			x	x	x	x
Zapojovací schéma			x	x	x	x
Fluidní schéma		x	x	x		x
Schéma rozmístění			x	x	x	x
Logické schéma			x	x	x	x
Schéma zařízení
Tag schéma	x	x	x	x	x	x

Tyto atributy jen aktivují, další grafické funkce, odpovídající typu schématu. Pokud nepotřebujete používat tyto funkce, nemusíte používat tyto atributy. Všechna schémata pak můžete vytvářet na nespecifikovaných typech schémat.

Platí také tato pravidla:

Pro změnu atributu Směr toku je vyžadována jedna z následujících licencí:

EB Process Engineering

EB Plant EngineeringEB

Plant Engineering (Campus)

EB Plant Operation

Poznámka: makro Nastavit systém jednotek není nadále chráněno licencí.
