4.14       “因果关系”表格的生成

使用Engineering Base2019，您可以检查设备在运行期间是否按预期运行，以及在启动模式、清洁模式、紧急停机等情况下如何反应。因果表（也称为安全矩阵）构成了这些检查的基础。例如，您可以从中收集阀门是否在80%的填充水平下保持关闭，因为它是以这种方式指定的，或者因为接线中可能存在错误。

缩写“C&E”随后用于“因果关系”。

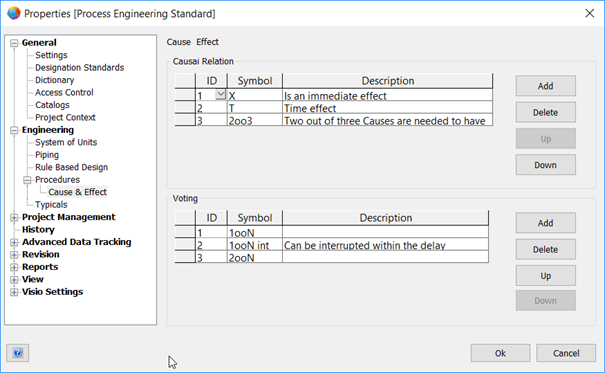

在项目设定中完成因果关系的C&E定义和表决后，您可以以图纸的形式为您的流程创建C&E表，这些工作表可以补充详细信息，例如触发警报之前的时间跨度。您可以将这些工作表输出为Excel文件，然后进行验证。如果在验证过程中出现任何不一致，数据将在Engineering Base的相应位置进行更改；例如，机柜中的接线。所有相关的编辑器都会看到一些变化；他们可以调整自己的C&E定义，并在按下按钮时轻松生成一个新的C&E表，其中包含更新的数据。

在C&E工作表中，您可以使用已建立的工作表功能。您可以插入包含C&E数据的行并编辑相应的单元格内容。可以为C&E对象及其关联定义要显示的属性。对于工作表的列，已经建立好的过滤和排序功能由您自己决定。

C&E工作表的模板存储在模板文件夹下的工作表文件夹中的项目中，与其余工作表的模板相同。然而，它们有一个单独的类型，并由图标显示。通过流程程快捷菜单上的输入程序启动C&E功能时，只提供该类型的工作表供选择

可以在工作表中为以下数据创建因果关系：

·            功能

·            工艺

·            设备

·            规格

·            流体状态

单击保存因果关系按钮（通过Excel），可以从项目的配置/因果关系文件夹中选择输出的Excel模板，并定义Excel文件的存储位置：

·            在文件系统中

·            在Engineering Base对象树流程文件夹下

·            在Engineering Base对象树文档文件夹下
