8.1           Схема электрических соединений устройств (EB 6.6.0)

Схема электрических соединений устройств используется для создания отчета с оценкой всех соединителей для каждого устройства из дерева объектов. В этой схеме клеммы/клеммные колодки и кабели рассматриваются только как места назначения.

Для использования этой функции необходима лицензия Engineering Base Power Add-On (1046).

Отчет можно запустить на папке Оборудование, единице оборудования, папке или устройстве.

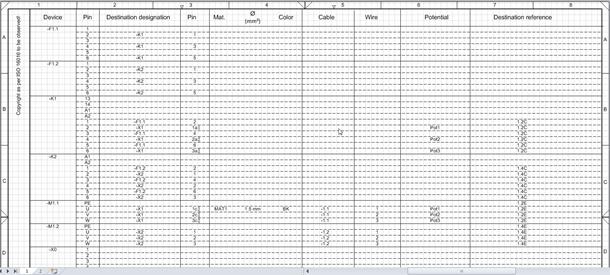

Для каждого контакта устройства (если он имеется) отображаются следующие сведения:

·            Обозначение контакта

·            Полное обозначение места назначения включая контакт (здесь используются те же правила сокращения, которые применяются на принципиальной электрической схеме). Если местом назначения устройства является клемма, то в контакте помечается, с какой стороны схемы клеммной колодки вводится соединение: с внутренней или с внешней.

·            Данные проводного соединения (материал, размер провода и цвет)

·            Жила (обозначение кабеля и номер жилы)

·            Потенциал

·            Обратная ссылка на графическое представление на схеме.

Шаблон схемы соединений устройств включен в EB Power Content. Конфигурацию можно изменить с помощью макроса Схема электрических соединений устройств.
