8.1           Schema cablaggio dispositivo (EB 6.6.0)

Lo Schema cablaggio dispositivo è utilizzato per creare un report in cui sono valutati tutti i connettori per ogni dispositivo nella struttura ad albero degli oggetti. I morsetti/morsettiere e cavi sono considerati solo come destinazioni qui.

Per l'uso di questa funzionalità, è richiesta la licenza Engineering Base Power Add-On (1046).

Il report può essere avviato sulla cartella equipaggiamento, un'unità, una cartella o un dispositivo.

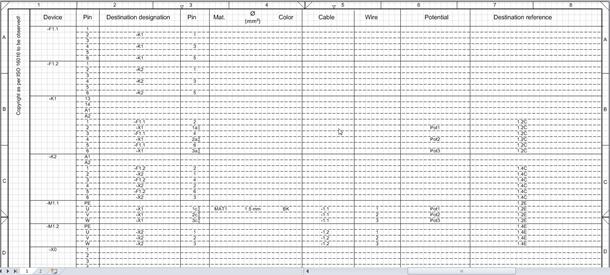

Le seguenti informazioni sono mostrate per ogni pin di un dispositivo, se disponibile:

·            Designazione pin

·            Designazione destinazione completa incl. pin (si applicano qui le stesse regole di abbreviazione dello schema elettrico). Se la destinazione del dispositivo è un morsetto, si annota sul pin se la connessione è inserita sul lato interno o esterno del foglio morsettiera.

·            Materiale di cablaggio (materiale, dimensioni filo e colore)

·            Anima (designazione cavo e numero anima)

·            Potenziale

·            Riferimento retroattivo alla rappresentazione nello schema.

Il template dello schema cablaggio del dispositivo è incluso nell'EB Power Content. La configurazione può essere modificata usando la macro Schema cablaggio dispositivo.
