7.2           Пользовательские представления доступных систем единиц измерения (EB 6.6.0)

Engineering Base позволяет использовать атрибуты для единиц измерения. Для этого в Engineering Base для систем единиц измерения определены специальные единицы измерения по умолчанию и настройки для отображения единиц измерения, так называемые системные представления. Кроме того, необходимо задать пользовательские настройки для единиц измерения по умолчанию и отображаемых единиц измерения. Эти настройки можно сохранять в базе данных Engineering Base в папке Шаблоны во вложенной папке Конфигурации или в файловой системе. Конфигурации кроме системных представлений содержат пользовательские представления, созданные путем изменения копий неизменяемых системных представлений.

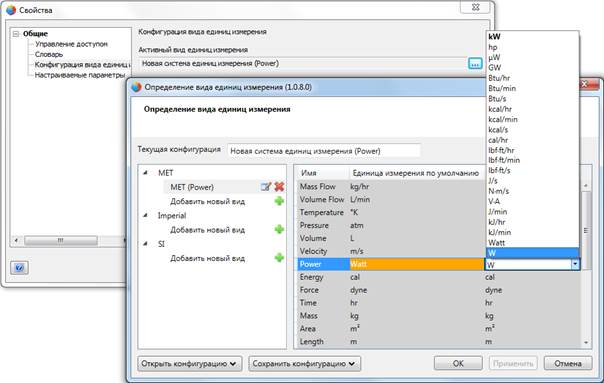

·            Можно запустить конфигурацию представления единиц измерения в диалоговом окне Свойства базы данных. Можно использовать следующие подходящие функции:

·            Выбрать конфигурацию: Можно редактировать только выбранные конфигурации, и только представления, содержащиеся в данной конфигурации, предлагаются в диалоговом окне 'Свойства' проекта для выбора систем единиц измерения.

·            Редактировать конфигурацию: Позволяет изменять существующие конфигурации и создавать новые.

·            Удалить конфигурацию: Удаляет выбранную конфигурацию. После этого все пользовательские специальные представления станут неактивны.

После выбора конфигурации представления текущей конфигурации станут доступны в диалоговом окне 'Свойства' проекта для определения системы единиц измерения. В этом примере кроме метрической системы MET, английской системы мер и СИ также доступна система MET (Power).

 Чтобы запустить конфигурацию представления единиц измерения, необходимо, чтобы макросОпределение вида единиц измерения был в папкеМакросы базы данных Engineering Base.
