4.7.2 Grafische Darstellung von Schaltklemmen
Bei der Generierung von Klemmenplänen werden jetzt auch die Klemmenattribute Ist Schaltklemme und Schalterdefault geschlossen ausgewertet und entsprechend grafisch dargestellt.
|
Ist Schaltklemme |

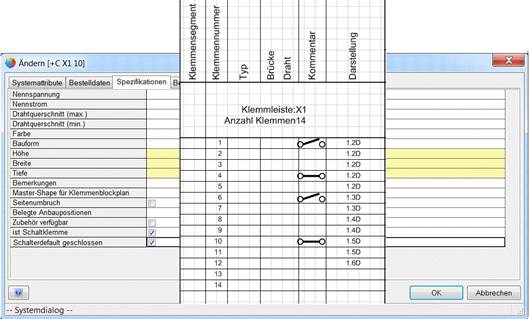

Kann markiert werden, wenn die Klemme eine Schaltklemme ist. Dann wird der Schalter mit Schalterdefault offen im Klemmenplan dargestellt. (siehe Screenshot) |
|
Schalterdefault geschlossen |
Durch Markieren des Kontrollkästchens kann bei Trennklemmen festgelegt werden, ob die externe von der internen Seite getrennt werden soll. Mit dieser zusätzlichen Markierung erreicht man, dass die Schaltklemme mit Schalterdefault geschlossen dargestellt wird. |
Die Klemmenplan-Vorlage und die korrespondierende xml-Konfiguration enthalten jetzt das Textelement Switch, mit dem die Einsetzposition der Schaltklemmengrafiken festgelegt wird.
