3               Klemmenanschlussplan EVU und Terminal Block Designer

Nachfolgend wird anhand von drei Beispielen erläutert, wie Einstellungen im Terminal Block Designer im Klemmenplan EVU dargestellt werden.

Beispiel 1:

Beziehung zwischen Terminal Block Designer und Klemmenanschlussplan EVU

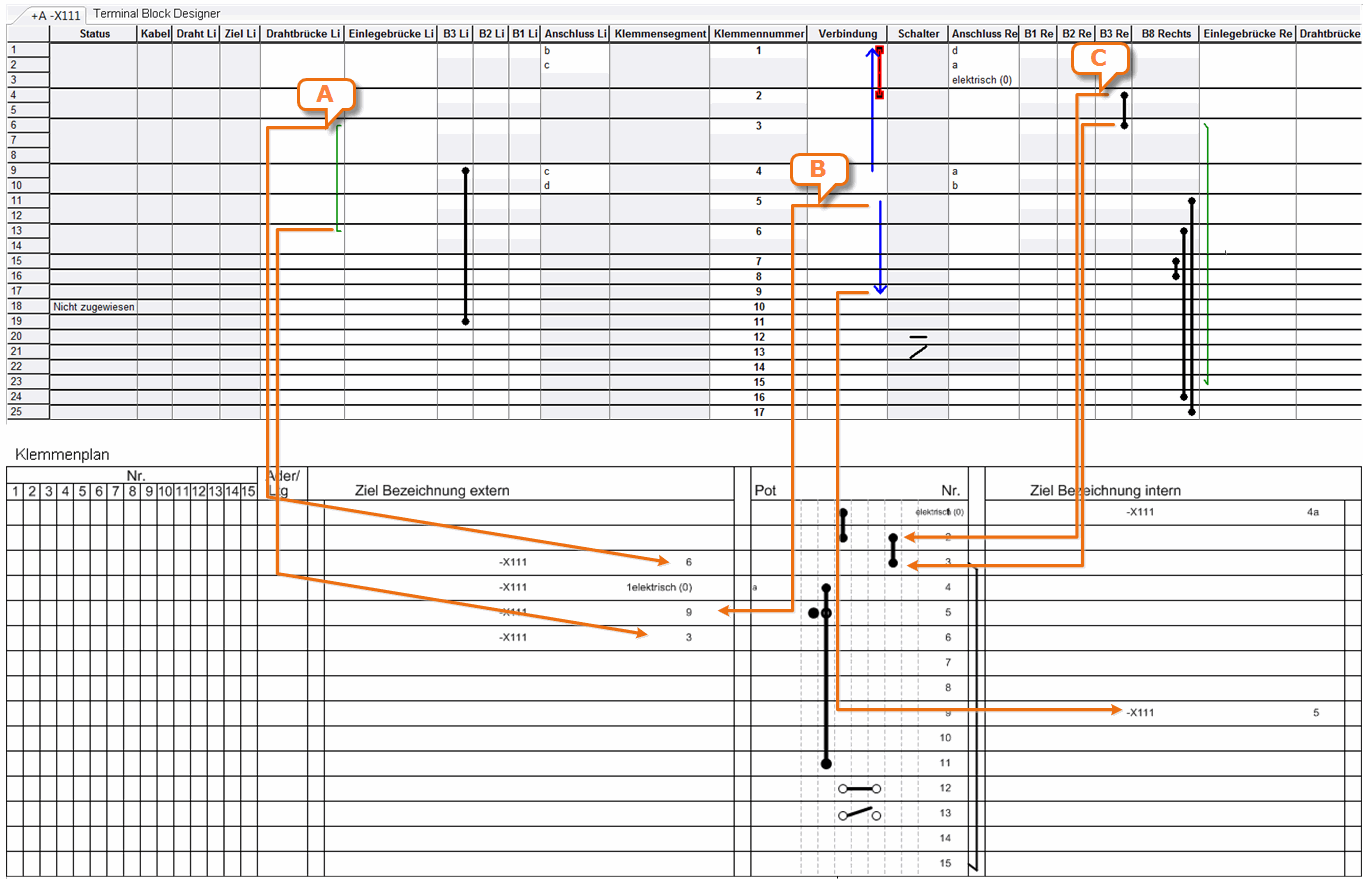

Fall A: Eine Drahtbrücke, dies ist die Verbindung zwischen zwei Klemmen einer Klemmleiste, sie wird im Klemmenplan EVU als Zielverweis (intern oder extern) und nicht grafisch dargestellt.

Im Beispiel wird im Terminal Block Designer eine Drahtbrücke links zwischen den Klemmen 3 und 6 der Klemmleiste dargestellt. Im Klemmenplan EVU ist diese Drahtbrücke unter "Ziel Bezeichnung extern" als Zielverweis zu finden. Bei Klemme 3 wird auf Klemme 6 verwiesen und umgekehrt.

Fall B: Eine gemischte Drahtbrücke rechts/links, dies ist die Verbindung zwischen zwei Klemmen einer Klemmleiste, sie wird im Klemmenplan EVU als Zielverweis (intern/extern) und nicht grafisch dargestellt.

Im Beispiel wird im Terminal Block Designer eine Drahtbrücke dargestellt, die an Klemme 5 links und an Klemme 9 rechts angeschlossen ist. Im Klemmenplan EVU ist diese Drahtbrücke an Klemme 5 unter "Ziel Bezeichnung extern" als Zielverweis zu Klemme 9 zu finden. Bei Klemme 9 wird unter "Ziel Bezeichnung intern" auf Klemme 5 verwiesen.

Fall C: Es ist eine feste Brücke in einem Zubehörschacht definiert, diese wird im Klemmenplan EVU als feste Brücke dargestellt.

Im Beispiel gibt es im Terminal Block Designer eine feste Brücke im Zubehörschacht B3 rechts. Im Klemmenplan EVU wird diese als feste Brücke dargestellt.

Beispiel 2:

Beziehung zwischen Terminal Block Designer und Klemmenanschlussplan EVU

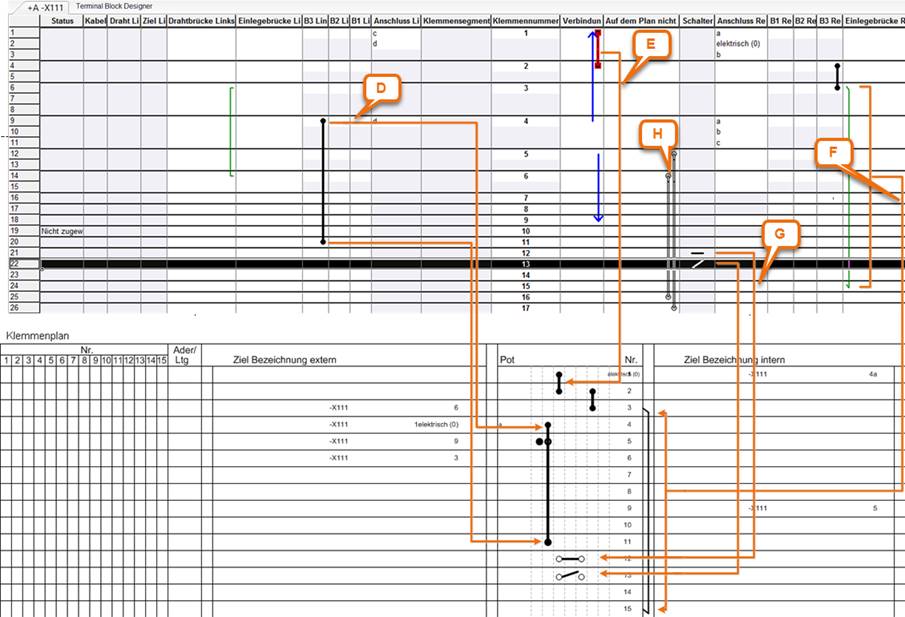

Fall D: Es ist eine feste Brücke als Materialbrücke in einem Zubehörschacht definiert. Diese Brücke wird im Klemmenplan EVU als feste Brücke mit dem entsprechenden Shape dargestellt.

Im Beispiel gibt es im Terminal Block Designer eine feste Brücke (Materialbrücke) im Zubehörschacht B3 links. Im Klemmenplan EVU wird diese als feste Brücke mit dem Shape EXBDGO_LI der Materialbrücke dargestellt.

Fall E: Die unspezifizierte Verbindung im Terminal Block Designer wird im Klemmenplan EVU als feste Brücke eingetragen, wenn die Klemmen hintereinander auf der Klemmleiste liegen und vom gleichen Typ und Potenzial sind.

Im Beispiel gibt es eine nicht spezifizierte Verbindung zwischen den Klemmen 1 und 2. Im Klemmenplan werden diese als feste Verbindung angezeigt.

Fall F: Im Terminal Block Designer ist eine Einlegebrücke (links oder rechts) definiert, diese wird im Klemmenplan EVU als Brücke (extern oder intern) dargestellt.

Im Beispiel befindet sich eine Einlegebrücke rechts zwischen den Klemmen 3 und 15. Diese wird im Klemmenplan EVU als Brücke intern dargestellt.

Fall G: Im Terminal Block Designer sind 2 Klemmen als Schaltklemmen definiert. Diese werden im Klemmplan mit den entsprechenden Symbolen dargestellt.

Im Beispiel ist die Klemme 12 eine geschlossene Schaltklemme (Attribut Schalter default geschlossen ist markiert). Klemme 13 ist eine Schaltklemme.

Fall H: Unspezifizierte Verbindungen, für die im Kontextmenü die Option Auf dem Plan nicht dargestellt definiert wurde, werden automatisch in diese Spalte verschoben. Im Klemmenplan werden diese Verbindungen nicht dargestellt. Die Verbindung wird im Projekt als Brücke gespeichert. An der Brücke wird das boolesche Attribut Brücke im Klemmenplan unterdrücken markiert und das Attribut Brückenspezifikation erhält den Wert Nicht dargestellte Brücke.

Im Beispiel sind dies die Verbindungen zwischen den Klemmen 5 und 17 und den Klemmen 6 und 16.

Beispiel 3:

Beziehung zwischen Terminal Block Designer und Klemmenanschlussplan EVU

Die im Beispiel angezeigten Shapes im Terminal Block Designer und Klemmenplan EVU werden im Engineering Base Explorer über Klemmenzubehör (Schaltfläche Schablonen, Ordner Grafik-Toolbox) definiert.

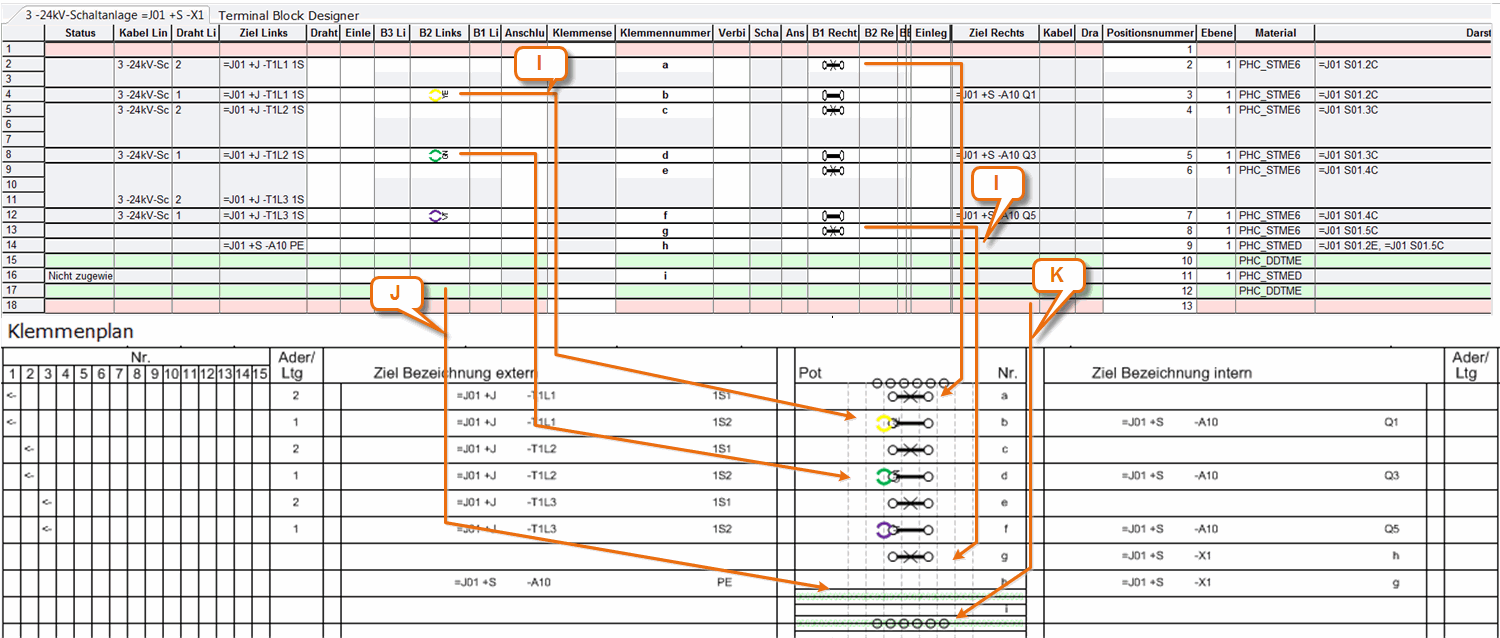

Fall I: In einem Zubehörschacht wurde ein Zubehör definiert. Liegt bei einer Klemme auf mehreren Zubehörschächten Zubehör, werden die Symbole im Klemmenplan EVU überlappend dargestellt.

Im Beispiel wurden im Terminal Block Designer Zubehörteile für die Zubehörschächte B2 links und B1 rechts definiert. Auch im Klemmenplan EVU werden diese Zubehörteile überlappend dargestellt.

Fall J: Im Terminal Block Designer ist eine Abschlussplatte definiert, diese wird im Klemmenplan EVU als Abschlussplatte dargestellt.

Im Beispiel gibt es Abschlussplatten nach den Klemmen h und i. Im Klemmenplan EVU werden diese entsprechend dem eingetragenen Master-Shape auch grün hinterlegt dargestellt.

Fall K: Im Terminal Block Designer ist ein Endhalter definiert, dieser wird im Klemmenplan EVU als Endhalter dargestellt, wenn ein entsprechendes Master-Shape eingetragen ist.

Im Beispiel gibt es je einen Endhalter vor Klemmen a und nach Klemme i. Im Klemmenplan EVU werden diese Endhalter ebenfalls dargestellt.

Beispiel 4:

Beziehung zwischen Terminal Block Designer und Klemmenanschlussplan EVU

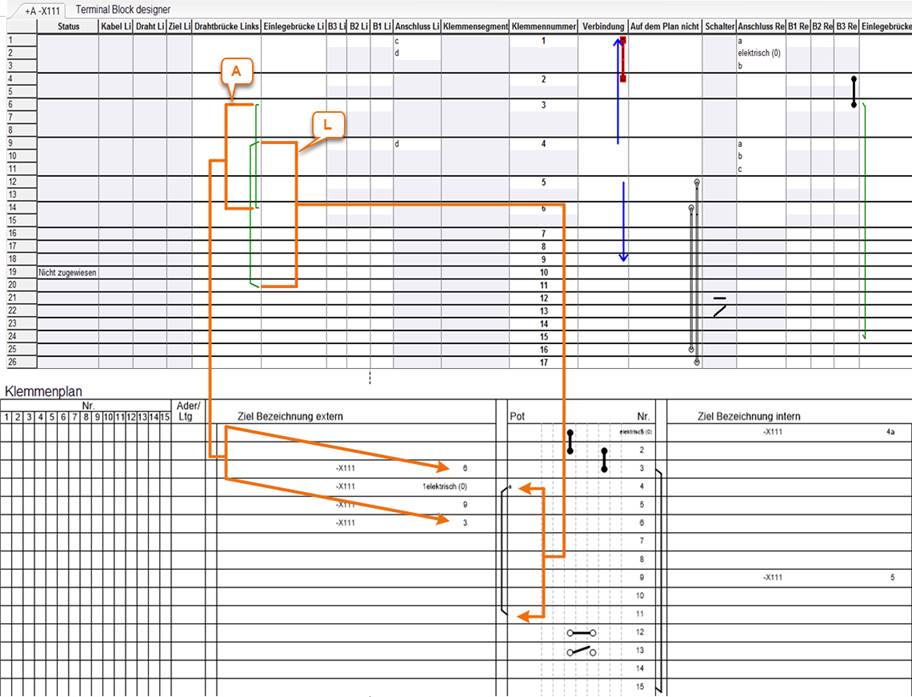

Fall A: Eine Drahtbrücke, dies ist die Verbindung zwischen zwei Klemmen einer Klemmleiste, sie wird im Klemmenplan EVU als Zielverweis (intern oder extern) und nicht grafisch dargestellt. Dieser Fall wurde bereits in Beispiel 1 beschrieben.

Fall L: Eine grafische Drahtbrücke wird im Terminal Block Designer in der Spalte Drahtbrücke (links oder rechts) angezeigt. Diese wird im Klemmenplan EVU als Brücke (extern oder intern) dargestellt.

Im Beispiel befindet sich eine grafische Drahtbrücke links zwischen den Klemmen 4 und 11. Diese wird im Klemmenplan EVU als Brücke extern dargestellt.
