Zeichnung oder Blatt kopieren und Objekte zusammenführen

Sie können Zeichnungen oder Blätter mit Drag-and-drop innerhalb eines Projekts oder von einem Projekt in ein anderes kopieren und Elemente der assoziierten Objekte zusammenführen. Dabei wird die Zeichnung oder das Blatt kopiert und die Objekte der Quelle mit denen des Ziels zusammengeführt.

Die Struktur des Zielobjekts wird nur mit der Struktur des Quellobjekts ergänzt, wenn bei beiden Objekten die Merge-Referenz übereinstimmt. Die Merge-Referenz wird aus folgenden Attributen, wenn sie am Objekt vorhanden sind, gebildet:

  • Objektname (AID5) + TID (AID7) + Anschlussposition (AID250)
  • oder Position (AID261) + TID (AID7) + Anschlussposition (AID250), wenn bei Quell- und Zielobjekt der Objektname nicht gefüllt ist

    Bei einer Übereinstimmung der Merge-Referenzen bleibt das Zielobjekt erhalten, die Assoziationen (z. B. Draht-Ziele) des Quellobjekts werden ins Zielobjekt übertragen, wenn dies am Zielobjekt zulässig ist.

    Alle Quellobjekte, bei denen die Merge-Referenzen nicht übereinstimmen, werden in das Ziel kopiert.



    Das beschriebene Verhalten gilt nicht für den Advanced Typical Manager.

    Wie Sie eine Zeichnung oder ein Blatt kopieren und Elemente der assoziierten Objekte zusammenführen

    1. Vergewissern Sie sich, dass das Blatt nicht in Visio geöffnet ist.
    2. Erweitern Sie im Navigationsbereich den Ordner Dokumente und wählen Sie die Zeichnung oder das Blatt aus.
    3. Halten Sie die Tasten Strg + M gedrückt und ziehen Sie die Zeichnung oder das Blatt mit gedrückter linker Maustaste auf das übergeordnete Objekt des Zielobjekts.
    4. Der Mauszeiger ändert sich, während Sie ihn über ein zulässiges Zielobjekt bewegen.
    6. Lassen Sie die Maustaste los.

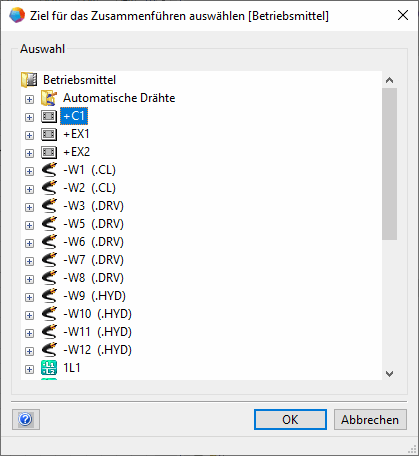

    7. Der Dialog Ziel für das Zusammenführen auswählen wird geöffnet.
    9. Wählen Sie das Ziel aus, mit dem die kopierten Objekte zusammengeführt werden sollen, und klicken Sie auf OK.
    10. Die Zeichnung mit allen Blättern oder das Blatt wird kopiert. Die mit den kopierten Blättern assoziierten Baueinheiten und/oder Geräte werden mit dem Ziel zusammengeführt.
