Verknüpfte Objekte

Ein Objekt in Engineering Base ist eine im Navigationsbereich, Arbeitsblatt oder auf Dokumenten dargestellte Dateneinheit bestehend aus Attributen und Eigenschaften.

Hierfür bietet Engineering Base vier Ansichten, die dazu dienen, ergänzende Informationen zu den im Explorer angebotenen Daten anzuzeigen: Listenbereich, Attributliste, Verknüpfte Dokumente und Verknüpfte Objekte.

Die Ansicht Verknüpfte Objekte unterstützt Sie dabei, die z. B. zu einer selektierten Funktion oder einem selektierten Prozess zugehörigen Betriebsmittel und andere verknüpfte Objekte schnell und effizient zu durchsuchen.

Ansicht Verknüpfte Objekte

  • Anzeige aller Eltern-, Kind- und Geschwisterobjekte von Objekten, die mit dem ausgewählten Objekt, z.B. einer Funktion, assoziiert sind.
  • Grauschalten aller Eltern-, Kind- und Geschwisterobjekte, die nicht mit dem ausgewählten Objekt verknüpft sind.
  • Bei Teil von-Objekten werden alle zugehörigen Objekte bis zur obersten Stelle inklusive der vollständigen Betriebsmittelstruktur aufgelistet.
  • Im Namen eines Betriebsmittels befindet sich eine Klammer, deren Inhalt die Namen der zugeordneten Funktionen zeigt.

Wie Sie die Ansicht Verknüpfte Objekte aktivieren oder deaktivieren

  1. Klicken Sie im Menü Ansicht auf Verknüpfte Objekte oder auf das Icon in der Symbolleiste.

  2. Die Ansicht Verknüpfte Objekte können Sie auch im Engineering-Base-Explorer in Visio mit Klick auf aktivieren.

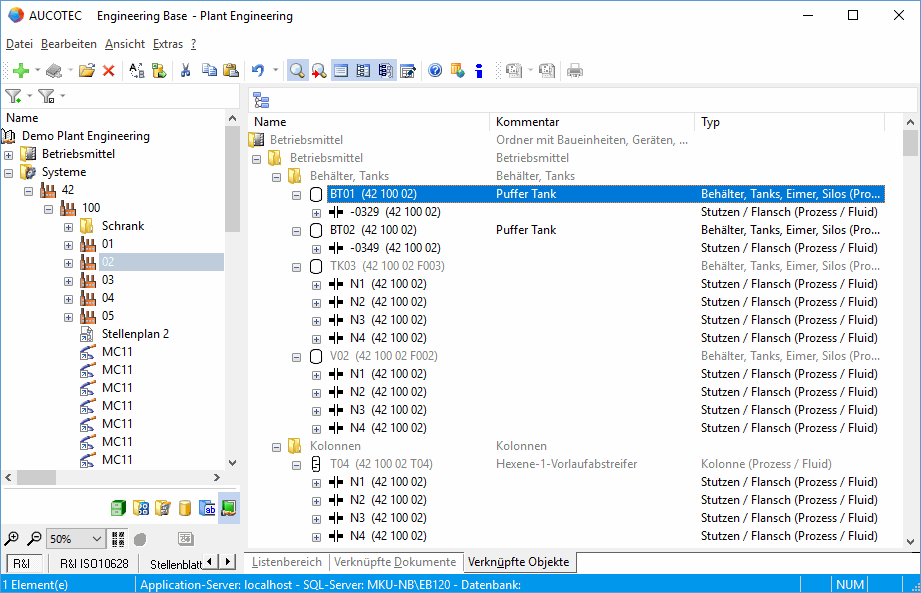

  3. Im Reiter Verknüpfte Objekte werden alle verknüpften Objekte in ihrer hierarchischen Struktur, beginnend mit dem an oberster Stelle befindlichen Betriebsmittel, in den jeweiligen Projektordnern angezeigt.
  5. Klicken Sie , um die Anzeige der Geschwisterobjekte zu aktivieren oder zu deaktivieren.
  6.

    Sie können im Kontextmenü mit Klick auf Navigieren zum zugeordneten Betriebsmittel oder Blatt navigieren.
