Querverweis-Einstellungen in Visio

Engineering Base unterstützt Sie dabei, sich an weltweit unterschiedliche Konventionen in der Querverweisdokumentation und lokale oder betriebsinterne Kürzungsregeln anzupassen.

Sie können Querverweise auch in einer mehrstufigen Dokumentenstruktur erzeugen.

Wie Sie die Erzeugung von Querverweisen an- oder abschalten

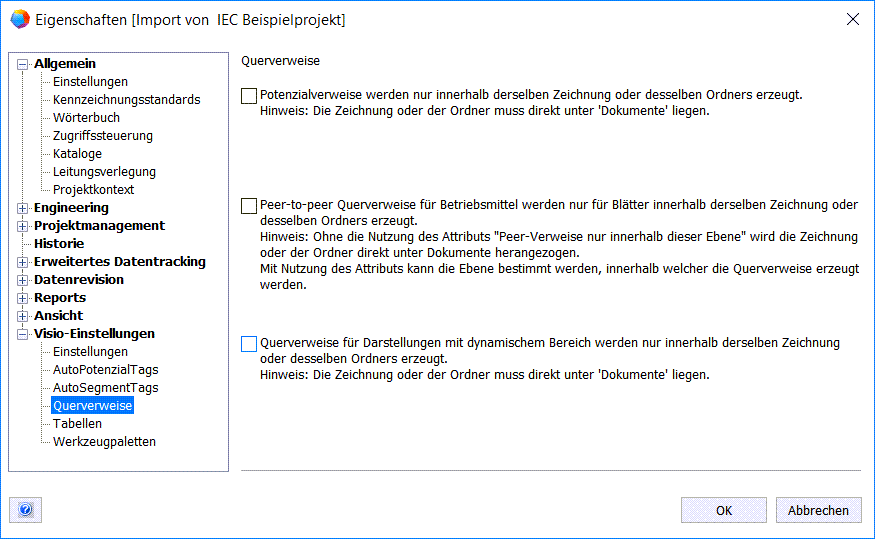

  1. Selektieren Sie im Dialog Eigenschaften des Projektes den Knoten Visio-Einstellungen/Querverweise.

  3. Wählen Sie eine oder mehrere der folgenden Optionen:
    • Potenzialquerverweise werden nur innerhalb derselben Zeichnung oder desselben Ordners erzeugt:

    • Wird diese Option markiert, werden keine Peer-to-Peer-Querverweise zwischen Potenzialen erzeugt, die sich auf Blättern in verschiedenen Ordnern oder Zeichnungen befinden.

    • Peer-to-Peer-Querverweise für Betriebsmittel werden nur innerhalb derselben Zeichnung oder desselben Ordners erzeugt:

    • Wird diese Option markiert, wird innerhalb des Dokumente-Ordners an allen Unterordnern (Typ Ordner oder Dokumentenebene) und an allen Zeichnungen das boolesche Attribut Peer-Verweise nur innerhalb dieser Ebene auf dem Systemattribute-Reiter erzeugt.
      Ist das Attribut an einem oder mehreren Ordnern oder Zeichnungen markiert, werden die Peer-to-Peer-Querverweise für alle Betriebsmittel erzeugt, die sich auf Blättern der Ordner oder Zeichnungen befinden.
      Wird das Attribut Peer-Verweise nur innerhalb dieser Ebene an keinem Ordner und an keiner Zeichnung markiert, werden die Querverweise nur zwischen Betriebsmitteln erzeugt, die sich auf Blättern einer Zeichnung oder eines Ordners befinden. Dies gilt nur für Ordner und Zeichnungen, die sich direkt unterhalb des Dokumente-Ordners befinden.
      Wird die Markierung wieder gelöscht, wird das Attribut Peer-Verweise nur innerhalb dieser Ebene an allen Ordnern und Zeichnungen wieder gelöscht. Es erfolgt eine Hinweismeldung und vor dem Löschen eine Sicherheitsabfrage.

    • Querverweise für Darstellungen mit dynamischem Bereich werden nur innerhalb derselben Zeichnung oder desselben Ordners erzeugt:

    • Wird diese Option markiert, werden nur Querverweise für Darstellungen mit dynamischen Bereichen auf Blättern innerhalb einer Zeichnung oder eines Ordners erzeugt. Dies gilt nur für Ordner und Zeichnungen, die sich direkt unterhalb des Dokumente-Ordners befinden.
      Damit können Sie auch hierarchische Querverweise zwischen Darstellungen auf Blättern abschalten, die nicht innerhalb eines Ordners oder einer Zeichnung direkt unterhalb des Dokumente-Ordners liegen.

  5. Klicken Sie OK, wenn die Änderungen wirksam werden oder Abbrechen, wenn sie verworfen werden sollen.


Bei Potenzialquerverweisen wird die Verweiskette durch das Attribut Position am (übergeordneten) Ordner, an der Zeichnung und dem Blatt beeinflusst; d. h., die Querverweise werden entsprechend der Position des Ordners, der Zeichnung und des Blattes in der Strukur des Dokumente-Ordners erzeugt. Die Sortierung der Querverweise an einer Mehrfach-Quelle erfolgt „alphanumerisch“.
