AutoPotenzialTags-Einstellungen

Sie können Potenzial/Stoff-Kennzeichnungen automatisch platzieren, während Sie Ihre Verbindungen zeichnen bzw. verändern.

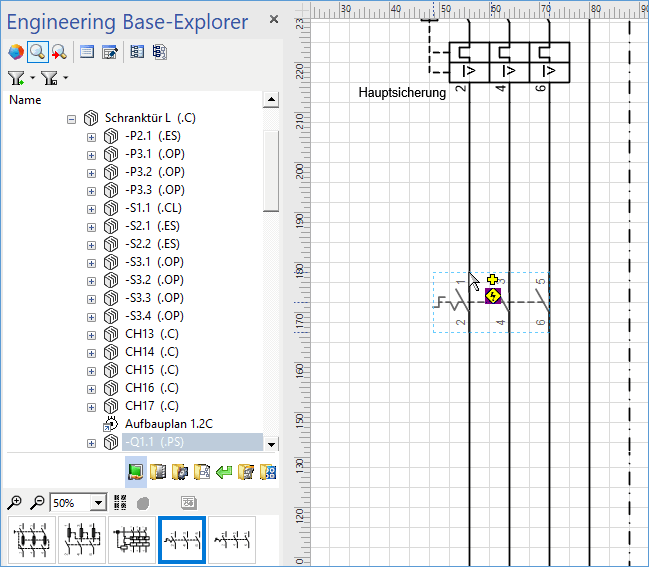

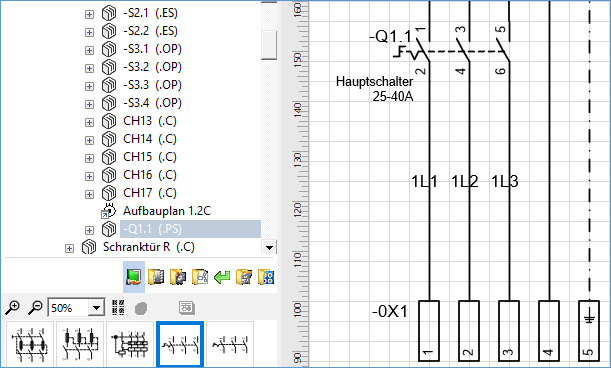

Nach dem Platzieren des Shapes und dem damit verbundenen Aufbrechen der Verbindungen werden gemäß den AutoPotenzialTags-Einstellungen Potenzial/Stoff-Kennzeichnungen platziert.

Das Verhalten für das automatische Platzieren von Potenzial/Stoff-Kennzeichnungen kann in den AutoPotenzialTags-Einstellungen festgelegt werden.

Wie Sie die AutoPotenzialTags-Einstellungen ändern

  1. Erweitern Sie im Dialog Eigenschaften des Projekts den Knoten Visio-Einstellungen/AutoPotenzialTags.
  2. Markieren Sie das Kontrollkästchen AutoPotenzialTags einschalten, damit Potenzial/Stoff-Kennzeichnungen platziert werden, während Sie die Verbindungen zeichnen.
  3. Wählen Sie in den Feldern Kennzeichnung für horizontale Verbindungen und Kennzeichnung für vertikale Verbindungen die entsprechenden Master-Shapes aus.
  4. Wählen Sie eine Variante für die Positionierung der Kennzeichnungen:
    • Eine Markierung auf dem längsten Abschnitt platzieren: Die Kennzeichnungen sollen auf den längsten Verbindungsstücken platziert werden.
      • Zur Positionierung wählen Sie die Kontrollkästchen Zentriert oder alternativ Abstand zum Verbindungspunkt mit korrespondierender Eingabe des Abstandes der Kennzeichnung zum linken oberen Verbindungspunkt im Feld Abstand zum Verbindungspunkt (mm).
    • Eine Markierung je Anschluss setzen: Es soll eine Kennzeichnung je Anschluss platziert werden.
      • Legen Sie zudem den Abstand der Kennzeichnung zum Anschlusspunkt im Feld Abstand zum Verbindungspunkt (mm) fest. Der minimale Abstand zwischen zwei Kennzeichnungen wird im Feld Minimaler Abstand zwischen zwei Markierungen eingegeben. Würde beim Platzieren der vorgegebene Abstand unterschritten, erfolgt die Platzierung einer Markierung im Zentrum des Verbindungsabschnitts.
  6. Um die Kennzeichnungen an allen existierenden Verbindungen zu platzieren, klicken Sie Nun platzieren.
  7. Klicken Sie OK, um die Einstellungen zu speichern.


Um die AutoPotenzialTags für ein Blatt zu deaktivieren, fügen Sie dem Blatt das Attribut AutoPotentialTags ausschalten hinzu und markieren Sie das Kontrollkästchen.
