Einstellungen Attributstatus

In Engineering Base werden die Objekte durch ihre Attribute definiert. In der Projektierung ist es sinnvoll, den Status dieser Attribute zu kennen. Es können farbige Markierungen für unterschiedliche Status definiert werden, die in den Dialogen und Arbeitsblättern angezeigt werden.

Es können bis zu 50 unterschiedliche Indikatoren für den Attributstatus definiert werden.

Wie Sie die Indikatoren für die Status festlegen

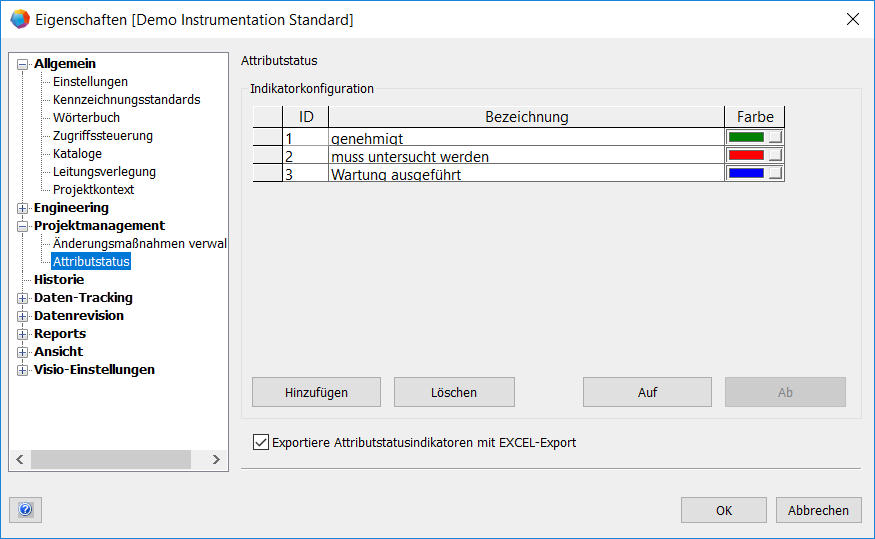

Erweitern Sie im Dialog Eigenschaften des Projekts den Knoten Projektmanagement/Attributstatus.
Definieren Sie die Indikatoren für die unterschiedlichen Attributstatus.
Klicken Sie OK, um die Konfiguration zu Speichern.
Weisen Sie den Attributen, die einen Status erhalten sollen, den gewünschten Status in den Attributeigenschaften zu.

Indikatorenkonfiguration

ID	Für die ID des Indikators kann ein Wert von 1 - 50 gewählt werden. Entweder geben Sie die ID direkt ein oder Sie wählen Sie den Wert über die Schaltfläche aus. Es ist nicht möglich, eine ID doppelt zu vergeben. Die ID eines definierten Indikators kann nicht verändert werden.
Bezeichnung	Tragen Sie eine Bezeichnung für den Indikator ein, der den Status des Attributs beschreibt.
Farbe	Klicken Sie auf die Schaltfläche , um den Farbauswahldialog zu öffnen und wählen Sie die gewünschte Farbe aus. In den Dialogen und Arbeitsblättern wird das Attribut farbig markiert.

Bedeutung der Schaltflächen

Hinzufügen	Über diese Schaltfläche wird eine neue Zeile für die Indikatorkonfiguration erzeugt. Als ID wird die kleinste freie ID automatisch eingefügt.
Löschen	Die markierte Indikatorzeile wird gelöscht. Dies ist nur für Indikatoren möglich, die im Projekt nicht verwendet werden.
Auf / Ab	Die markierte Indikatorzeile wird in der angezeigten Liste nach Oben oder nach Unten verschoben. Diese Aktionen haben keinen Einfluss auf die ID.

Exportiere Attributstatusindikatoren mit EXCEL-Export

Wird diese Option markiert, werden die Indikatoren beim Export von Daten nach EXCEL mit übergeben.

Die Statusindikatoren werden folgendermaßen übergeben:

Objekt	Das manuelle Ändern von Attributwerten bewirkt keine Statusänderung. Änderungen von Attributwerten über das API bewirken keine Statusänderung.
Arbeitsblatt	Automatisches Ausfüllen Keine Auswirkung auf den Status Kopieren von Zeilen Keine Auswirkung auf den Status
Kopieren von Objekten	Beim Kopieren eines Objekts, das ein Attribut mit festgelegtem Status enthält, wird der Status auf den Defaultwert (kein Status) zurückgesetzt. Projekte Beim Kopieren eines Projektes bleiben die Statuskonfiguration und die zugewiesenen Status erhalten. Beim Import eines Projektes bleiben die Statuskonfiguration und die zugewiesenen Status erhalten. As-built Der definierte Status wird nicht gesondert behandelt. Typical Manager Copy Die Attributstatus werden auf den Defaultwert (kein Status) zurückgesetzt. Typical Manager Merge Gesetzte Status der Ziel-Attribute bleiben erhalten. Ist ein Attribut im Zielobjekt nicht vorhanden, wird kein Status gesetzt. Kopieren von Blättern mit Objekten Der Status bei allen Attributen der kopierten Objekte wird zurückgesetzt.
EXCEL Export	Ist die Option Exportierte Attributstatusindikatoren mit EXCEL-Export markiert, werden die Statusindikatoren an EXCEL übergeben. Die definierte Farbe des Status wird als Hintergrundfarbe der EXCEL-Zelle eingesetzt. Dies gilt nicht für den Export über ODBC oder als CSV! Wird ein Arbeitsblatt oder Vergleichsarbeitsblatt aus der Revision nach EXCEL exportiert, werden die Statusindikatoren nicht mit übergeben.
Daten-Tracking	Die Änderung eines Attributstatus wird beim Vergleich von Daten-Tracking-Arbeitsblättern an der betroffenen Zeile kenntlich gemacht. Die geänderte Zelle (Attribut) wird nicht als geändert markiert. Wenn die Option Alle Statusindikatoren anzeigen beim Vergleich der Arbeitsblätter markiert ist, werden alle Statusindikatoren, geändert oder nicht, im Vergleichsarbeitsblatt angezeigt.
Revision	Graphische Revision Die Änderung eines Attributstatus wird in der graphischen Revision nicht berücksichtigt. Bei der alphanumerischen Revision wird die Änderung eines Attributstatus als Änderung vermerkt. Beim Vergleich der Revisionen wird die betroffene Zeile kenntlich gemacht, und nicht die geänderte Zelle. Wenn die Option Alle Statusindikatoren anzeigen beim Vergleich der Revisionen markiert ist, werden alle Statusindikatoren, geändert oder nicht, im Vergleichsarbeitsblatt angezeigt. Die farbige Markierung der Statusindikatoren werden beim Export nach EXCEL nicht übergeben, da die farbigen Markierungen durch die Revision bedingt werden.
API Funktionalität	Das Auslesen und das Setzen von Attributstatus (Farbige Markierung und Bezeichnung) ist mit VBA/.Net möglich. Änderungen von Attributwerten über das API bewirken keine Statusänderung. Beim Import von Einzelgeräten werden die Status an den importierten Geräten zurückgesetzt.
Smart Datasheet	Beim Import von PDF-Dateien über Smart Datasheet kann festgelegt werden, mit welchem Status die importierten Daten gekennzeichnet werden sollen.
