Rohrklassenassistent

Der Rohrklassenassistent erlaubt Ihnen, Rohre sehr schnell zu konfigurieren. Der Rohrklassenassistent unterstützt Sie auch bei der Erstellung der Standardrohrklassenbezeichnungen.

Der Assistent kann im Dialog Ändern einer Rohrleitung gestartet werden.

Wie Sie den Assistenten ausführen

  1. Wählen Sie dazu im Projekt den Ordner Betriebsmittel.
  2. Wählen Sie dort ein Rohr und klicken Sie im Kontextmenü auf Öffnen.
  3. Wählen Sie im Ändern-Dialog die Registerkarte Spezifikation oder die Registerkarte Rohrsystem Identifikator.
  4. Klicken Sie bei den nachfolgend aufgeführten Attributen auf , um den Assistenten zu starten.
    • Registerkarte Spezifikation:
      • Klasse
    • Registerkarte Rohrsystem Identifikator:
      • Werkstoffcode
      • Abdichtung Code
      • Rohrleitungsverbindung Code

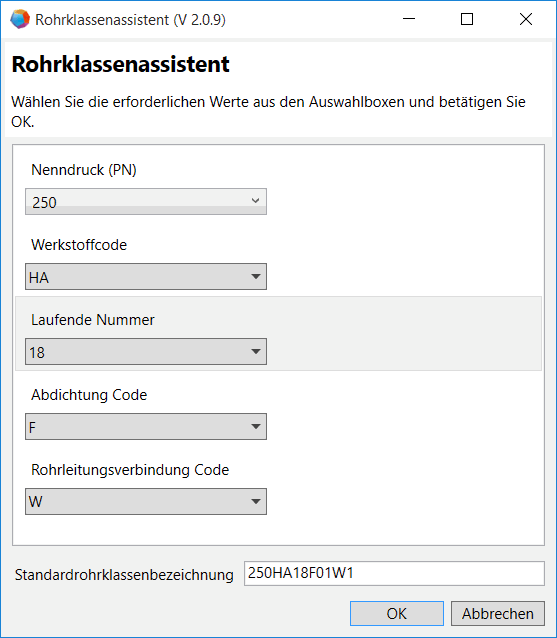

  6. Der Rohrklassenassistent wird geöffnet.
  8. Wählen Sie für die einzelnen Attribute die gewünschten Daten aus. Aus der Auswahl dieser Daten wird im Dialog automatisch die Standardrohrklassenbezeichnung gebildet.
  9. Soll die Standardrohrklassenbezeichnung nicht im Attribut Klasse gespeichert werden, klicken Sie neben dem Feld Standardrohrklassenbezeichnung auf und tragen Sie im Folgedialog die Attribut-ID des gewünschten Attributs ein und bestätigen Sie mit OK.
  10. Bestätigen Sie Ihre Datenauswahl mit OK, um die Daten in den Ändern-Dialog des Rohres zu übertragen.
  11. Die generierte Standardrohrklassenbezeichnung wird als Standard in das Attribut Klasse des Ändern-Dialogs geschrieben oder in das von Ihnen ausgewählte Attribut.


Konfiguration des Rohrklassenassistenten:

Für die Konfiguration des Rohrklassenassistenten können Sie die Konfigurationsdatei Rohrklassen.xml verwenden.
Die Datei befindet sich in der Objektbibliothek unter Materialien\XMLCfg\Rohrklassen.xml.
Öffnen Sie die Datei mit einem geeigneten Editor.

Folgende Parameter können Sie in der Konfigurationsdatei einstellen:

  • Anzahl der Auswahlfelder
  • Attribute, die in den Auswahlfeldern eingestellt werden können und die dafür möglichen Attributwerte
  • Überschriften der Auswahlfelder (sollten die Namen der Attribute sein)
