Navigationsbereich

Der Navigationsbereich ist eine Ansicht, die den Inhalt der Datenbank in einer baumartigen Struktur anzeigt. Verwenden Sie die Listen-Schaltflächen, um zwischen dem Projekte-, Schablonen-, Kataloge- und Datenbank-Explorer zu wechseln.

Im Navigationsbereich können Sie neben dem Namen der angezeigten Objekte weitere Attribute anzeigen lassen oder den Dialog Attribut-Eigenschaften für eine angeklickte Spalte (Attribut) öffnen.

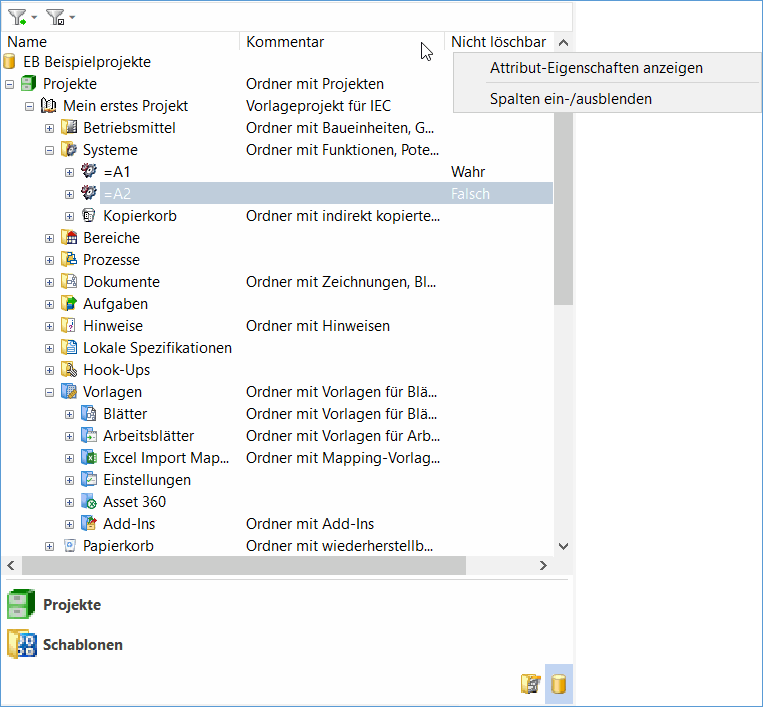

Wie Sie weitere Spalten im Navigationsbereich anzeigen können

  1. Klicken Sie mit rechter Maustaste auf einen Spaltenkopf und wählen Sie im Kontextmenü Spalten ein-/ausblenden.
  2. Der Dialog Spaltenauswahl wird angezeigt. Im oberen Bereich sind die Attribute markiert, die als Spalte angezeigt werden.

  3. Mit der Option Kommentar-Attribute anzeigen werden Ihnen die Kommentare ebenfalls zur Auswahl angeboten, die in den Datenbankeigenschaften Allgemein/Attributdarstellung aktiviert wurden.

  4. Markieren Sie im unteren Bereich die Attribute, die zusätzlich als Spalte angezeigt werden sollen oder entfernen Sie im oberen Bereich die Markierung eines Attributs.
  5. Klicken Sie OK.


Der Inhalt von booleschen Attributen, z. B. das Attribut Nicht löschbar, wird mit Wahr (markiert) oder Falsch (nicht markiert) dargestellt.



In Visio können Sie im Engineering-Base-Explorer ebenfalls weitere Spalten hinzufügen.



Sie können Listen-Schaltflächen erzeugen, um individuelle Ansichten im Navigationsbereich einzurichten.
