Navigation
In den Engineering-Base-Datenbanken existieren diverse Zuordnungen und Verknüpfungen zwischen den einzelnen Objekten und zwischen Shapes und Objekten. Mit Hilfe der Funktion Navigieren können Sie über diese Assoziationen (Zuordnungen und Verknüpfungen) von einem Objekt zu einem weiteren Objekt navigieren.

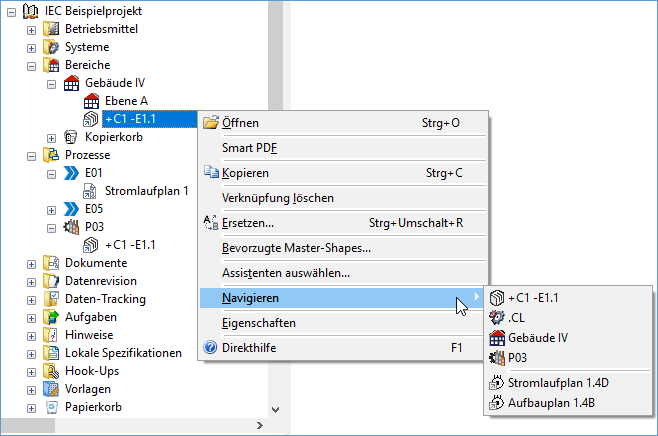

Der Kontextmenüpunkt Navigieren zeigt am Objekt und an den Assoziationen unterhalb der verknüpften Objekte die gleichen Navigationsziele.
Das Navigieren bietet dabei folgende Funktionalität:
- Die Kontextmenüs von Shapes enthalten die gleichen Navigationsziele wie die von ihnen dargestellten Objekte, also auch alle Darstellungsassoziationen. Durch Klick auf eine Darstellungsassoziation wird das zugehörige Blatt in Visio geöffnet und das Shape auf dem Blatt markiert.
- Das Kontextmenü von Drähten enthält in der Liste der Navigationsziele die Attributinhalte der Drähte zu Ziel 1 und Ziel 2.
- Das Kontextmenü von Blättern enthält in der Liste der Navigationsziele die Attributinhalte folgender Attribute:
- Zugeordnetes Betriebsmittel (Baueinheit, Gerät)
- Zugeordnete Funktion
- Zugeordneter Aufstellungsort
- Zugeordneter Prozess
- Von Objekten folgender Typen können Sie über das Kontextmenü auf Prozessszenarien und Betriebsmodi navigieren:
- Gerät
- Geräte-Zustand
- Funktion
- Massenstrom
- Massenstrom-Zustand
- Draht
- Kabel
- Blatt
- Baueinheit
Die Kontextmenüs von Prozessszenarien und Betriebsmodi enthalten keine Navigationsfunktion. Zu den verknüpften Objekten gelangen Sie über die Assoziationen unterhalb der Prozessszenarien und Betriebsmodi.
