Objekt verschieben und zusammenführen

Geräte und Baueinheiten können mit Drag-and-drop verschoben und zusammengeführt werden. Dabei werden die Elemente des Quellobjekts mit denen des Zielobjekts zusammengeführt. Dies kann nur innerhalb des Ordners Betriebsmittel durchgeführt werden.

Die Struktur des Zielobjekts wird nur mit der Struktur des Quellobjekts ergänzt, wenn bei beiden Objekten die Merge-Referenz übereinstimmt. Die Merge-Referenz wird aus folgenden Attributen, wenn sie am Objekt vorhanden sind, gebildet:

  • Objektname (AID5) + TID (AID7) + Anschlussposition (AID250)
  • oder Position (AID261) + TID (AID7) + Anschlussposition (AID250), wenn bei Quell- und Zielobjekt der Objektname nicht gefüllt ist

    Bei einer Übereinstimmung der Merge-Referenzen bleibt das Zielobjekt erhalten, die Assoziationen (z. B. Draht-Ziele) des Quellobjekts werden ins Zielobjekt übertragen, wenn dies am Zielobjekt zulässig ist und das Quellobjekt wird gelöscht.

    Alle Quellobjekte, bei denen die Merge-Referenzen nicht übereinstimmen, werden in das Ziel übertragen.



    Das beschriebene Verhalten gilt nicht für den Advanced Typical Manager.

    Wie Sie ein Objekt verschieben und zusammenführen

    1. Wählen Sie im Navigationsbereich das Objekt.
    2. Drücken Sie M während Sie das Objekt verschieben.
    3. Der Mauszeiger ändert sich, während Sie ihn über einem Zielobjekt bewegen.
    5. Lassen Sie die Maustaste los, um das Quellobjekt und das Zielobjekt zusammenzuführen.

    Beispiel

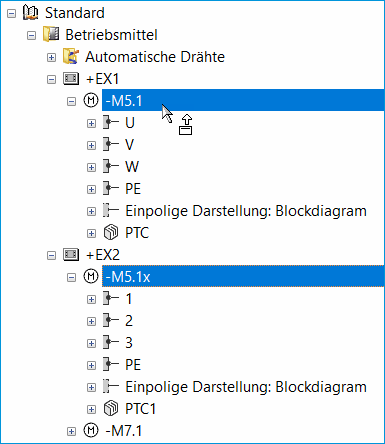

    Ein Projekt hat zwei Baueinheiten mit jeweils einem Motor +EX1 -M5.1 und +EX2 -M5.1x mit unterschiedlichen Anschlüssen.

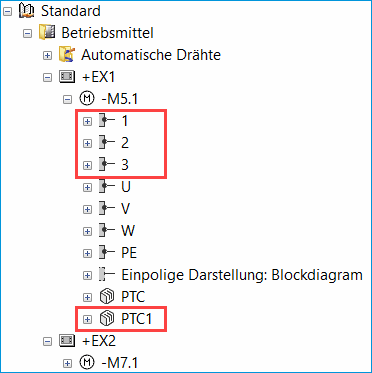

    Nach dem Verschieben und Zusammenführen von +EX2 -M5.1x auf +EX1 -M5.1, hat +EX1 -M5.1 auch die Anschlüsse von +EX2 -M5.1x. Da bei den Anschlüssen PE und Einpolige Darstellung:Blockdiagram die Merge-Referenzen im Quell- und Zielobjekt übereinstimmen, werden diese Anschlüsse nicht in die Struktur von +EX1 -M5.1 übernommen.



    Das Verschieben und Zusammenführen von Geräten oder Teilgeräten ohne Bezeichnung kann zu unvorhersehbaren Ergebnissen führen.
