Bestückungsrichtung

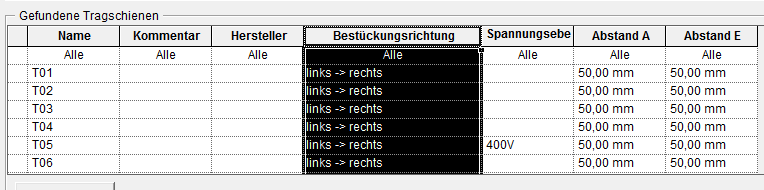

Jeder Tragschiene kann eine Bestückungsrichtung durch Eintrag in der Auswahlliste vorgegeben werden. Es können die Bestückungsrichtungen links -> rechts oder rechts -> links für horizontal liegende Tragschienen und oben -> unten oder unten -> oben für senkrecht liegende Tragschienen eingetragen werden.

Durch den Assistenten wird erkannt, wie die Tragschiene platziert wurde. Daraufhin wird die Auswahlmöglichkeit vordefiniert. Die Orientierung der Tragschiene kann durch Anwahl der Grafik in der Zeichnung und Aktivierung der Grafikparameter angezeigt werden. Dazu muss auf dem Reiter Ansicht unter Aufgabenbereiche die Option Größe und Position aktiviert werden.

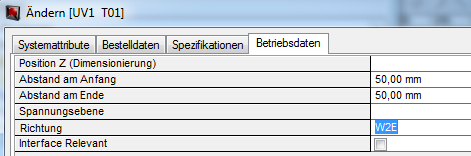

Alternativ kann die Bestückungsrichtung auch in der Attributeingabemaske der Tragschiene eingegeben werden. Allerdings wird hier nur die interne Bezeichnung angegeben. Die Lage der Tragschiene im Layout-Diagramm wird dabei nicht für eine Prüfung genutzt.
