Potenzial/Stoff mit Verbindung verknüpfen

Sie können ein Potenzial/Stoff mit einer Verbindung verknüpfen, sobald Sie mindestens einen Anschluss verbunden haben.

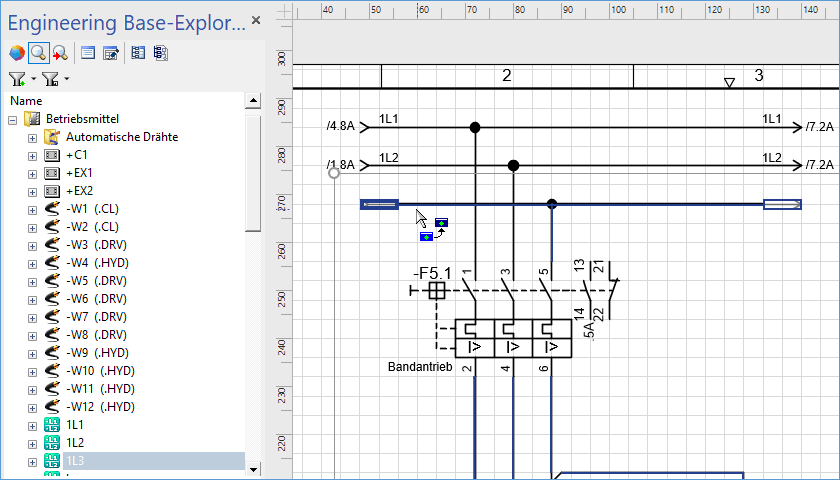

Wie Sie eine Verknüpfung mit dem Explorer erzeugen

  1. Wählen Sie das Potenzial oder den Stoff im Navigationsbereich.
  2. Ziehen Sie das Potenzial oder den Stoff auf die Verbindung im Plan.
  3. Die Verknüpfung der Verbindung mit dem Potenzial/Stoff wird hergestellt.

Wie Sie eine Verknüpfung mit Visio erzeugen

  1. Wählen Sie die Verbindung in Visio.
  2. Klicken Sie im Kontextmenü auf Suche Potenzial.

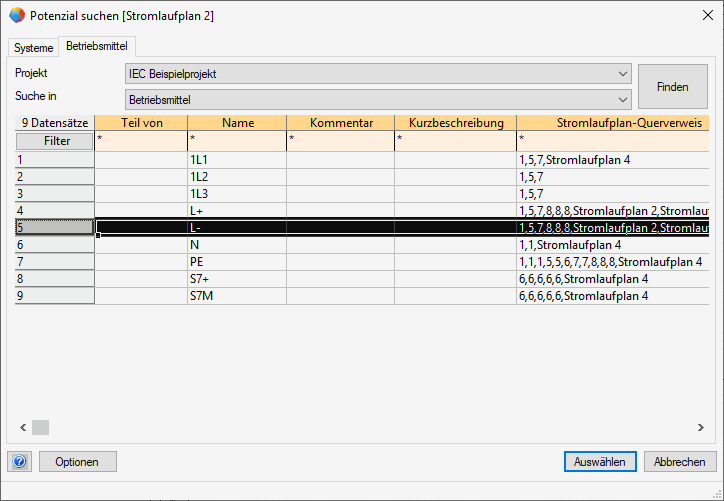

  3. Der Dialog Potenzial suchen wird geöffnet.
  5. Wählen Sie über die Registerkarten (Systeme oder Betriebsmittel) den Ordner aus, in dem Sie suchen wollen.
  6. Über den Pfeil im Feld Suche in können Sie einen Unterordner auswählen, in dem gesucht werden soll.
  7. Klicken Sie Finden, um alle Potenziale/Stoffe aufzulisten. Definieren Sie einen Filter, um die Anzahl der angezeigten Potenziale/Stoffe zu reduzieren.
  8. Wählen Sie das Potenzial oder den Stoff in der Liste und klicken Sie auf Auswählen.
  9. Die Verknüpfung der Verbindung mit dem Potenzial/Stoff wird hergestellt.

Sonderfall bei intelligentem Diagrammtyp R&I-Diagramm

Wird bei aktivierter Rohrleitungsplanung auf einem R&I-Diagramm eine Verbindung zwischen zwei Prozess/Fluid-Anschlüssen mit einem Potenzial/Stoff verknüpft, werden auch automatisch die Anschlüsse mit dem Potenzial/Stoff verknüpft.
