Funktionen mit verknüpften Objekten löschen
Selektiert man ein beliebiges grafisches Objekt auf einem Blatt oder ein Funktionsobjekt im Navigationsbereich, dann enthält das zugehörige Kontextmenü den Menüpunkt Funktion mit verknüpften Objekten löschen. Dabei werden neben Funktionen auch damit verknüpfte Geräte, Baueinheiten, Kabel, Drähte und in den Selektionen enthaltene Grafikelemente (Texte, Pixelgrafiken, …) gelöscht. Entsprechend wird mit zugehörigen Kind-Objekten vom Typ Funktion verfahren.
Wie Sie Funktionen mit verknüpften Objekten löschen
- Selektieren Sie ein oder mehrere Master-Shapes auf dem Blatt oder die Funktionsobjekte im Navigationsbereich.
- Wählen Sie im Kontextmenü Funktion mit verknüpften Objekten löschen.

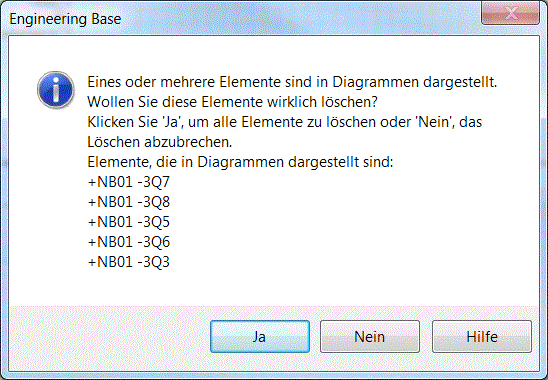

- Sowohl die selektierten Funktionen als auch die verknüpften Geräte, Baueinheiten, Kabel und Drähte werden gelöscht, wenn für keines der ausgewählten oder verknüpften Objekte die Struktur gesperrt ist. Wenn mindestens eines der zugehörigen Objekte gesperrt ist, dann wird dies durch eine Fehlermeldung mitgeteilt und der Löschvorgang wird abgebrochen. Wenn mindestens ein Element in (anderen) Diagrammen dargestellt wird, dann wird der nachfolgende Dialog geöffnet:
Option
Bedeutung
Ja
Alle zugehörigen Objekte werden gelöscht.
Nein
Der Löschvorgang wird abgebrochen. Weder die selektierten noch die verknüpften Objekte werden gelöscht.
Für Funktion mit verknüpften Objekten löschen steht eine Undo-Funktion zur Verfügung.
