Beispiele

Standardgerät

Das Gerät wird durch ein oder mehrere Shapes verteilt im Stromlaufplan dargestellt. Die Querverweise werden zur jeweiligen Darstellung erzeugt.

Das Beispiel zeigt zwei Sicherungsautomaten mit zwei angebauten Hilfsschaltern:

Großgerät (einseitig)

Das Gerät wird durch Geräterahmen mit Anschluss-Shapes dargestellt.
Im Stromlaufplan wird am Geräterahmen ein Querverweis zum Betriebsmittelplan erzeugt.
Im Betriebsmittelplan wird auf die Anschlusselemente im Stromlaufplan verwiesen.

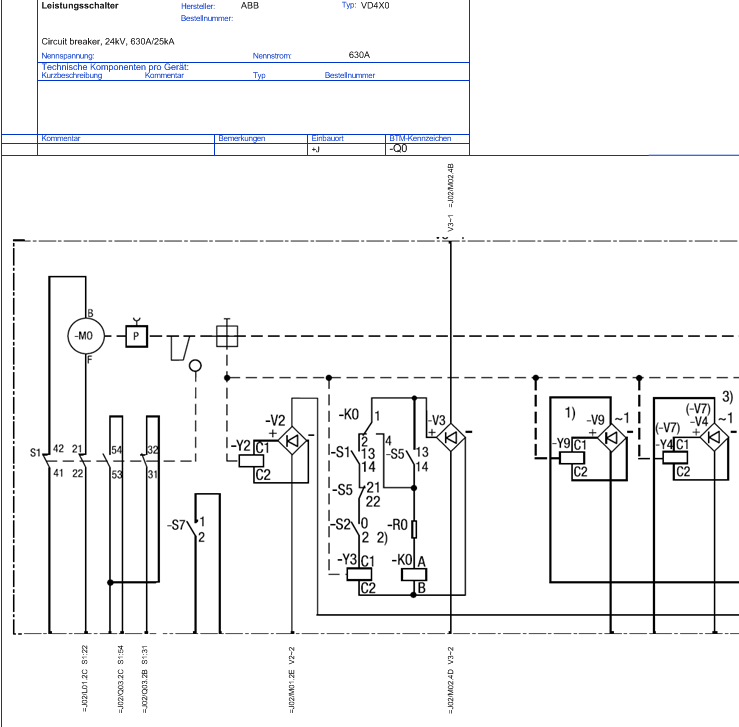

Das folgende Beispiel zeigt einen Teil eines Leistungsschalters:

Großgerät (mehrseitig)

Alle Elemente (Unterstrukturen) des Gerätes werden im Stromlaufplan dargestellt, im Betriebsmittelplan erfolgt die Darstellung der Querverweise zu den einzelnen Elementen.

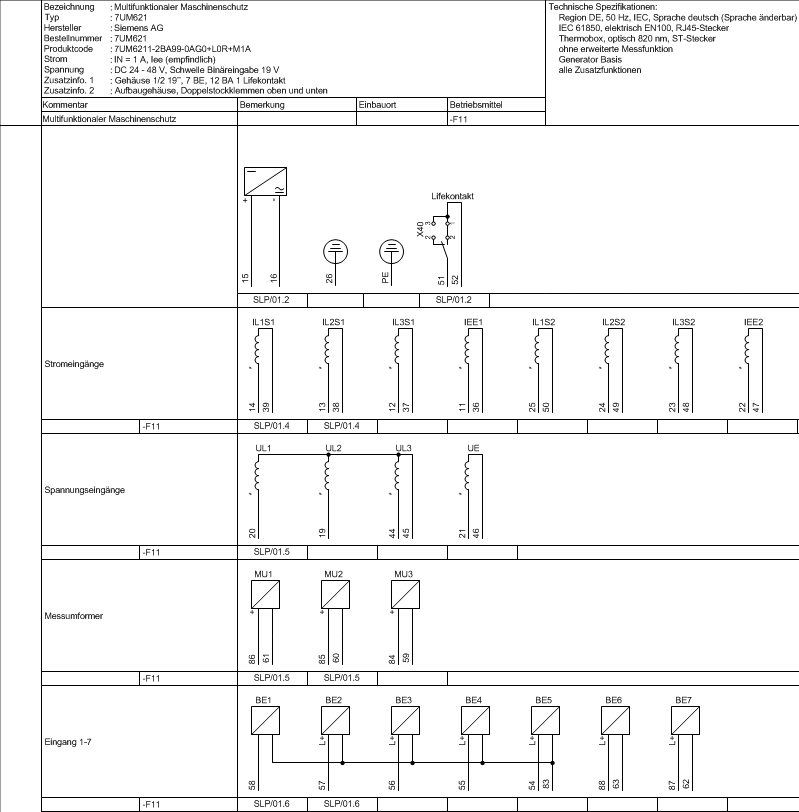

Das folgende Beispiel zeigt einen Teil eines Schutzgerätes:
