Engineering-Base-Explorer

Der Engineering-Base-Explorer in Visio ermöglicht Ihnen den schnellen Zugriff auf alle Aspekte des Projekts, Kataloge und Schablonen. Mit Drag-and-drop können Sie Shapes platzieren oder Verknüpfungen zwischen Shapes und Objekten erstellen.

Wie Sie den Engineering-Base-Explorer anzeigen

  1. Klicken Sie in der Registerkarte EB Zeichnungseinstellungen auf Engineering-Base-Explorer.

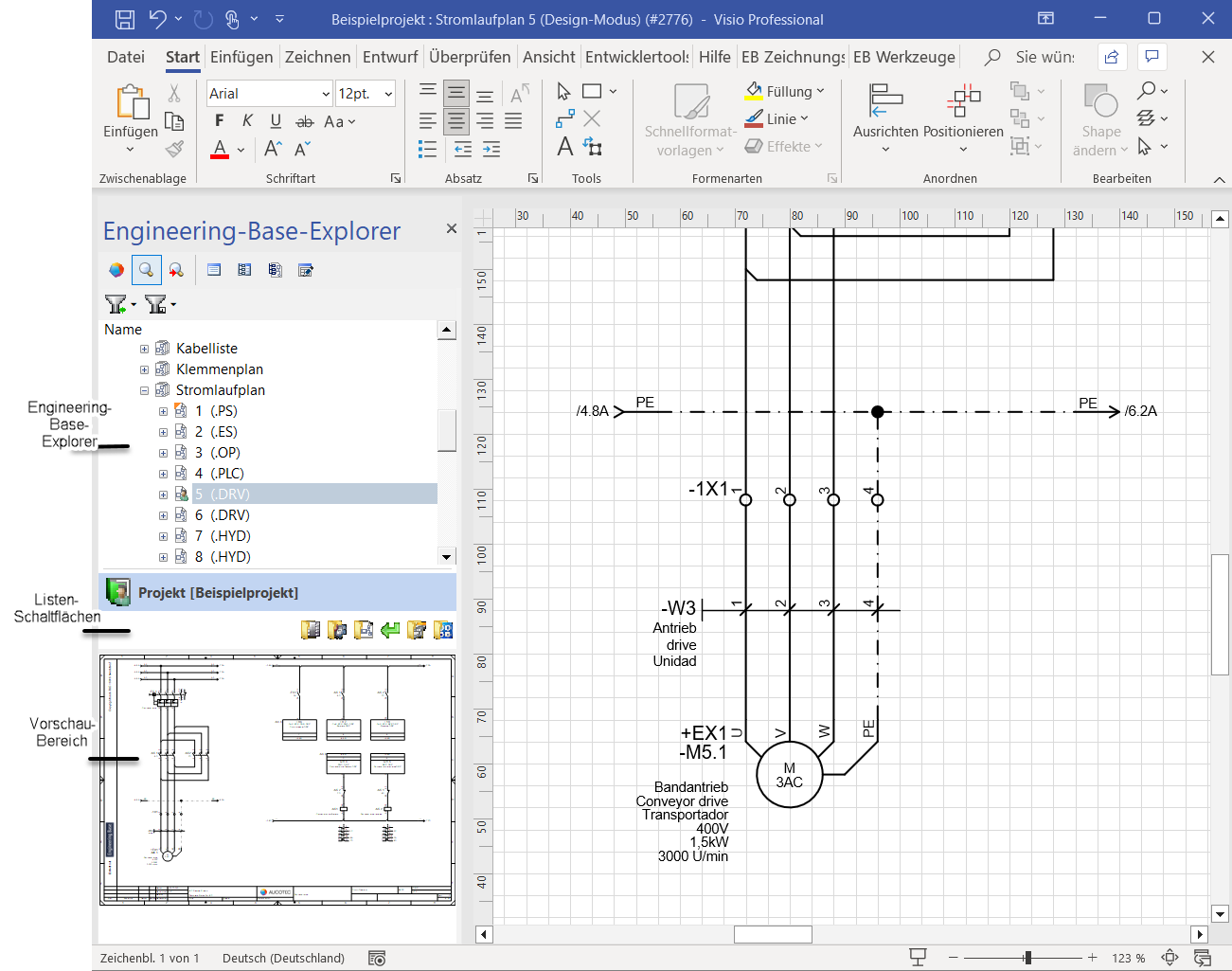

  2. Der Engineering-Base-Explorer wird in Visio geöffnet.
  4.

    Den Engineering-Base-Explorer könne Sie als Schwebe-Fenster, Anker-Fenster (mit Auto-Ausblenden) und als Andock-Fenster ausführen.

Im Navigationsbereich können Sie neben dem Namen der angezeigten Objekte weitere Attribute anzeigen lassen oder den Dialog Attribut-Eigenschaften für eine angeklickte Spalte (Attribut) öffnen.

Wie Sie weitere Spalten im Navigationsbereich anzeigen können

  1. Klicken Sie in die Titelzeile und wählen Sie im Kontextmenü Spalten ein-/ausblenden.
  2. Der Dialog Spaltenauswahl wird angezeigt.

  3. Im oberen Bereich sind die Attribute markiert, die als Spalte angezeigt werden.

  4. Mit der Option Kommentar-Attribute anzeigen werden Ihnen die Kommentare ebenfalls zur Auswahl angeboten, die in den Datenbankeigenschaften unter Allgemein/Attributdarstellung aktiviert wurden.

  5. Markieren Sie im unteren Bereich die Attribute, die zusätzlich als Spalte angezeigt werden sollen oder entfernen Sie im oberen Bereich die Markierung eines Attributs.
  6. Klicken Sie OK.


Der Inhalt von Booleschen Attributen wird mit Wahr (markiert) oder Falsch (nicht markiert) dargestellt.

Im Bereich Listen-Schaltflächen finden Sie Symbole für die verschiedenen Explorer-Ansichten. Klicken Sie auf ein Symbol, um die zugehörige Ansicht zu aktivieren.

Symbol

Bedeutung

Projekt

Betriebsmittel

Systeme

Dokumente

Details

Kataloge

Schablonen

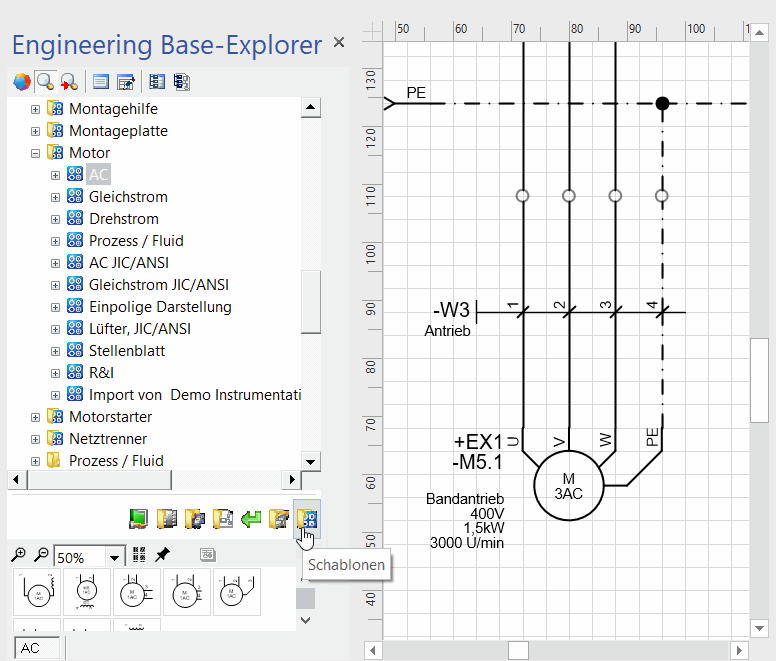

Beispiel:
