Beschreibende Attribute

Die spezifischen ISA-Attribute sind in Typdefinitionen festgelegt. Sie werden im Projektierungsverlauf durch die Auswahl einer Objektvorlage in das Arbeitsprojekt übernommen. Alle in diesen Typdefinitionen verwendeten Attribute sind in der Engineering-Base-Datenbank standardmäßig vorhanden. Die Attributbezeichnungen wurden exakt so übernommen, wie sie auf den Datenblättern abgebildet sind (incl. verwendeter Abkürzungen).

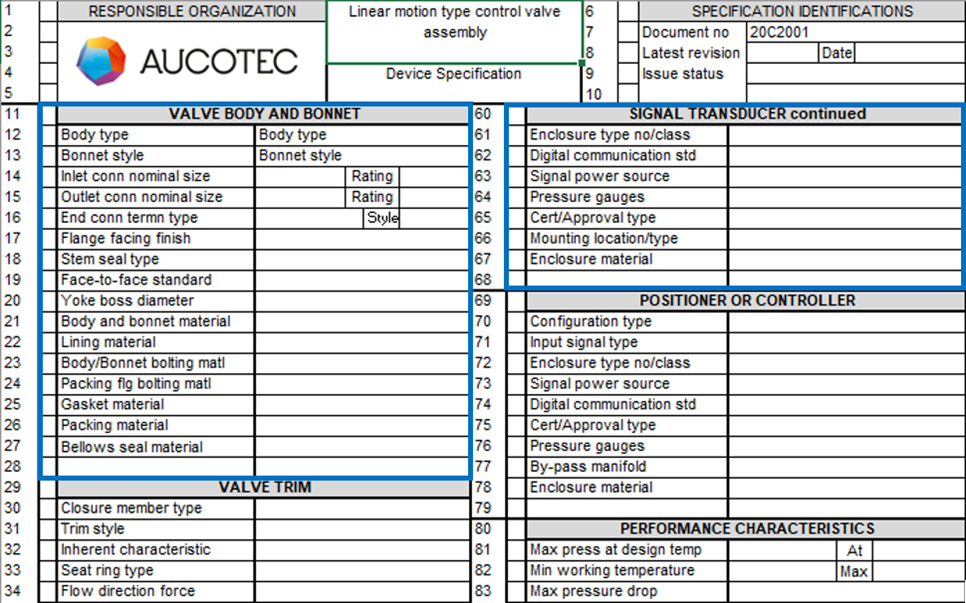

Datenblatt 20C2001

Erstellt werden die Datenblätter mit dem Assistenten Neues Asset-360-Datenblatt. Eine weiterführende Beschreibung des Assistenten finden Sie im Kapitel Asset 360.

Die blau umrandeten Bereiche im hier gezeigten Beispiel für ein Datenblatt entsprechen den einzelnen Geräten (z. B. Valve Body and Bonnet), die zu diesem Datenblatt vorhanden sind.

Struktur im Katalog

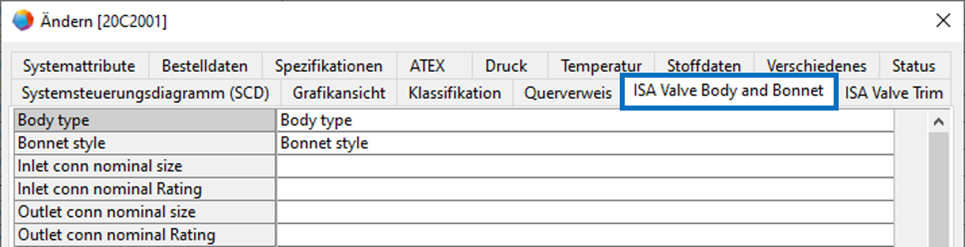

Beispiel: Valve Body and Bonnet

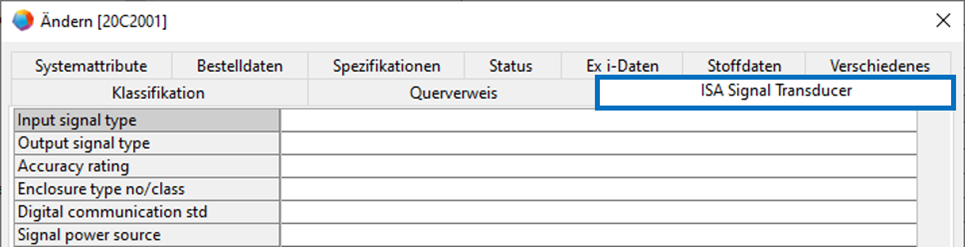

Beispiel: Signal Transducer
