Festlegung des Ausgabeortes im Dokumentenordner
In diesem Bereich kann, in Abhängigkeit vom Startpunkt des Assistenten, ein Unterordner des Dokumente-Ordners ausgewählt werden, in dem die Datenblätter gespeichert werden sollen; dabei werden die Strukturen des Projekts entsprechend abgebildet.
Als Standard sind die Unterordner Betriebsmittel, Systeme und Lokale Spezifikationen voreingestellt. Durch einen Klick auf wird ein Auswahldialog angezeigt, über den Sie einen Ordner auswählen können. Im Auswahldialog ist es nicht möglich, neue Ordner anzulegen.

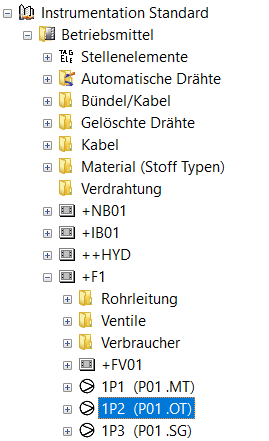

Start auf dem Betriebsmittel-Ordner
Beispiel:
Start auf dem Systeme-Ordner
Wird der Assistent auf einer Funktion gestartet, steht eine weitere Einstellmöglichkeit zur Verfügung:
- Stattdessen verknüpfte Geräte verwenden: Wird diese Einstellung markiert, werden die Daten anstatt aus der Funktionsstruktur aus den dazugehörigen Geräten generiert.
Voraussetzungen für die Erstellung eines Datenblattes:
- Der Startpunkt muss eine Anlage sein.
- Die aggregierte Funktion muss vom Typ Mechanische Stelle sein.
- Die assoziierten Geräte müssen vom Typ Maschine, Aggregat (Prozess/Fluid) sein.
Wird diese Einstellung nicht gewählt, werden die Daten entsprechend dem Customizing 2.0 ermittelt. Dabei wird davon ausgegangen, dass alle Daten in den Funktionen liegen.
Beispiel:

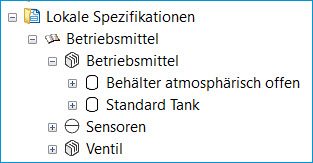

Start auf dem Ordner Lokale Spezifikationen
Wird Informationen zu assoziierten Objekten anzeigen markiert, stehen folgende Optionen zur Wahl:
- Liste der assoziierten Objekte anzeigen: Im Datenblatt wird zusätzlich eine Liste aller assoziierten Geräte ausgegeben, die die Datenfelder Name, Teil von und Zugeordnete Funktion der zugeordneten Betriebsmittel enthält.
- Anzahl der assoziierten Objekte anzeigen: Im Datenblatt wird die Anzahl der assoziierten Geräte angezeigt.
Beispiel:
