Dialog definieren

In Engineering Base ist es möglich, den Dialog für Blattvorlagen, Typdefinitionen und einzelnen Objekten anzupassen.



Einige Attribute für spezielle Nutzung werden für Standard-Eigenschaften, Add-ins oder Assistenten genutzt. Das Entfernen oder Hinzufügen dieser Attribute bei Objekten kann zu unerwarteten Ergebnissen führen.

Beispiel: Das Attribut Material ist ausschließlich an Objekten zu verwenden, die in einem Katalog verwaltet werden können.

Startobjekte:

  • Eine Blattvorlage
  • Eine Typdefinition (Administratorrechte oder entsprechende Berechtigung für den Ordner Typdefinitionen muss vorhanden sein)
  •

    Die Anpassung der Typdefinition ändert das Dialogfeld für alle später erstellten Objekte, die den Typ verwenden.

  • Ein Objekt
  •

    Die Anpassung des Dialogfelds eines einzelnen Objekts ändert nur den Dialog für dieses Objekt.

Wie Sie den Dialog anpassen

  1. Wählen Sie Ihr Startobjekt im Navigationsbereich.
  2. Klicken Sie im Menü Bearbeiten auf Dialog definieren.

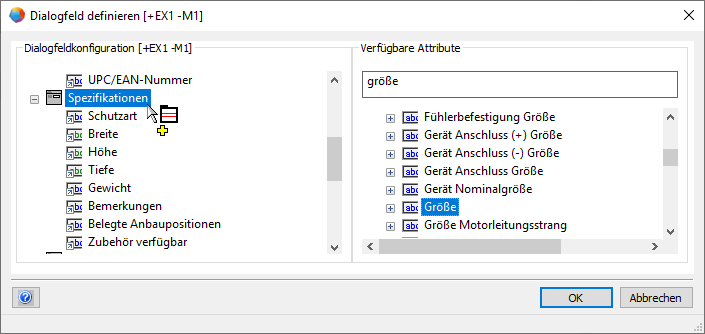

  3. Der Dialog Dialogfeld definieren wird geöffnet.

  5. Im Beispiel wird das Attribut Größe zur Registerkarte Spezifikationen hinzugefügt.

  6. Führen Sie Ihre Änderungen durch und klicken Sie auf OK.

  7. Sie können Attribute und Registerkarten hinzufügen, bearbeiten, löschen oder verschieben.

  8.

    Bei Typdefinitionen und Objekten in einem Katalog ist auch eine Multiselektion möglich. Der Dialog Dialogfeld definieren besteht dann aus drei Bereichen.

  9.

    Die Änderungen werden beim nächsten Öffnen des Ändern-Dialogs des Objekts sichtbar.

    Bei Blattvorlagen werden die Änderungen bei der Neuerstellung eines Blatts mit dieser Vorlage übernommen .

    Änderungen bei Typdefinitionen gelten nur für neu erstellte Objekte mit dieser Typdefinition.
