Drähte erzeugen

Sie können Drähte entweder im Navigationsbereich oder in Visio erzeugen.

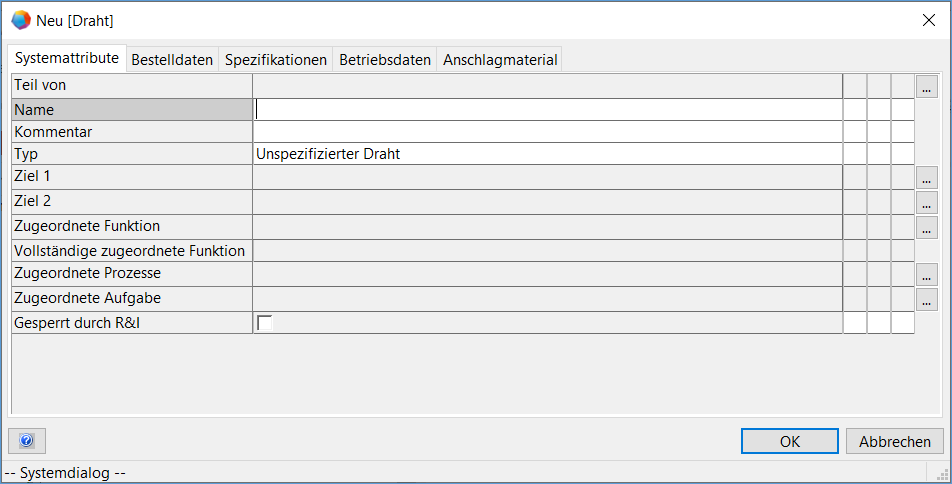

Wie Sie einen Draht im Navigationsbereich erzeugen

  1. Wählen Sie im Navigationsbereich den Ordner Betriebsmittel, eine Baueinheit oder ein Gerät aus.
  2. Klicken Sie im Kontextmenü auf Neu/Draht.
  3. Ein neuer Draht wird erzeugt, und der Dialog zur Eingabe von Informationen zum Draht wird geöffnet.
  5. Vervollständigen Sie die Informationen nach Bedarf.

  6. Um den Draht in einem anderen Gerät oder Baueinheit zu verschachteln, verwenden Sie die Schaltfläche in der Zeile Teil von.

  7. Klicken Sie auf OK, um den Dialog zu schließen.
  8.

    Wenn ein Draht in einem Kabel enthalten ist, wird er auch als Ader bezeichnet.

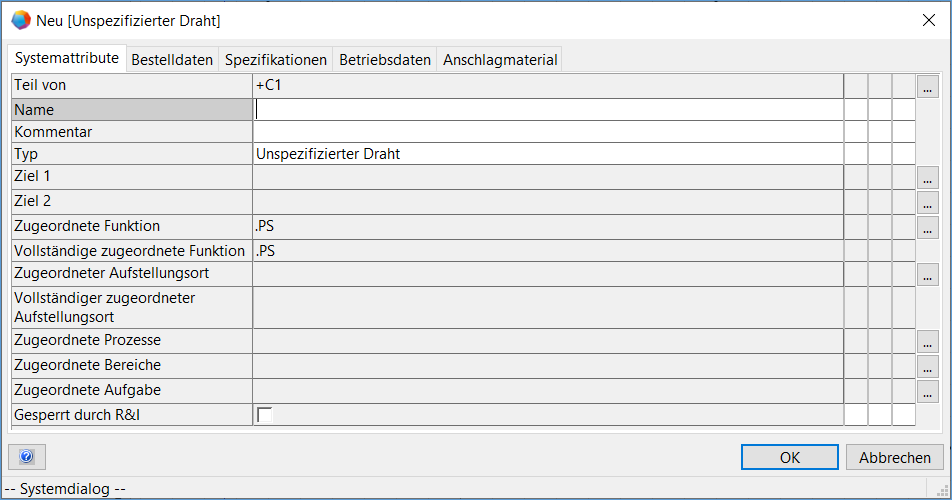

Wie Sie ein Draht in Visio erzeugen

  1. Platzieren Sie in Visio ein Draht-Shape aus der Schablone auf eine Verbindung.
  2. Wählen Sie das Shape und klicken Sie im Kontextmenü auf Neuer Draht.
  4. Vervollständigen Sie die Informationen nach Bedarf.

  5. Um den Draht in einem anderen Gerät oder Baueinheit zu verschachteln, verwenden Sie die Schaltfläche in der Zeile Teil von.

  6. Klicken Sie auf OK, um den Dialog zu schließen.
  7. Die Informationen werden am Shape angezeigt.
