Anmerkung im Navigationsbereich erstellen

Anmerkungen können Sie an folgenden Objekten erzeugen:

  • Systemordner (und Unterordner) Betriebsmittel, Systeme, Bereiche, Prozesse, Dokumente und Hook-Ups
  • Baueinheit
  • Betriebsmittel (incl. Rohrleitungen und Massenströmen)
  • Lokaler Betriebsmodus eines Betriebsmittels
  • Funktion
  • Aufstellungsort
  • Bereich
  • Betriebsmodus
  • Prozessszenario
  • Zeichnung
  • Hook-Ups

Wie Sie eine Anmerkung erstellen

  1. Wählen Sie im Navigationsbereich ein Objekt aus der oben aufgeführten Liste aus.
  2. Wählen Sie im Kontextmenü Neu/Anmerkung.

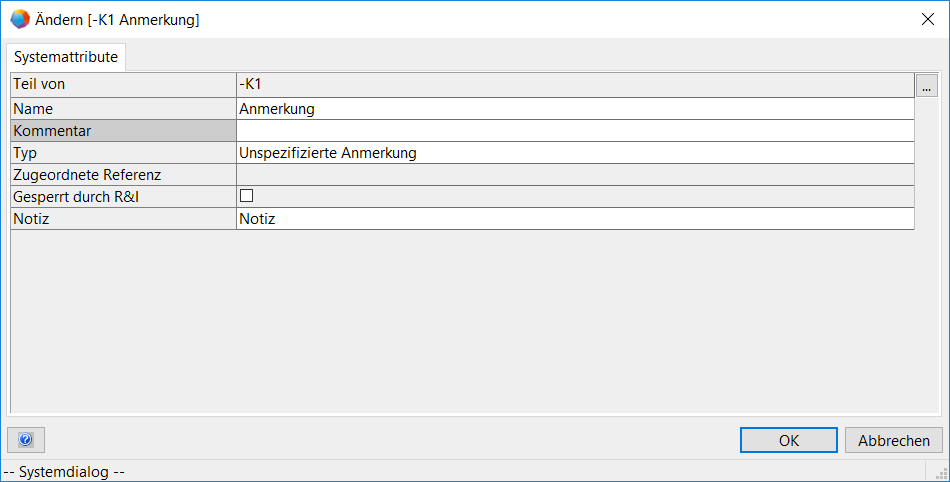

  3. Der Dialog Neu [Anmerkung] wird geöffnet.

  5. Systemattribute

    Teil von

    Das Attribut Teil von enthält das übergeordnete Objekt.

    Verwenden Sie die Schaltfläche , um das übergeordnete Objekt auszuwählen.

    Der angezeigte Auswahldialog ist vom Objekt abhängig, an dem Sie die Anmerkung erzeugen wollen.

    Name

    Legt den Namen der Anmerkung fest. Der Name wird im Objektbaum angezeigt. Falls Sie den Namen nicht wissen, lassen Sie ihn leer; stattdessen wird der Kommentar oder Typ automatisch übernommen. Wenn Sie den gleichen Namen mehrfach verwenden, erscheint ein im Symbol.

    Kommentar

    Im Kommentar können Sie die Anmerkung weiter beschreiben.

    Typ

    Legt den Anmerkungstyp fest. Der Typ wird im Objektbaum angezeigt, wenn weder ein Kommentar noch ein Name eingegeben wurde.

    Zugeordnete Referenz

    Sie können eine Anmerkung mit einem Anschluss verknüpfen. Die Referenz zu dem Anschluss wird hier angezeigt.

    Gesperrt durch R&I

    Dieses boolesche Attribut wird durch den Assistenten R&I sperren gesetzt, wenn ein Blatt gesperrt wird, auf dem die Anmerkung abgebildet ist.

    Notiz

    Tragen Sie hier die Anmerkungen ein, die Sie am Objekt oder auf dem Plan positionieren wollen.

  1. Vervollständigen Sie die Informationen nach Bedarf und klicken Sie auf OK.


Über das Arbeitsblatt Anmerkungen können Sie sich auf einem der oben aufgeführten Startobjekte eine Liste der untergeordneten Anmerkungen anzeigen lassen.
